MCP1630DM-LED2

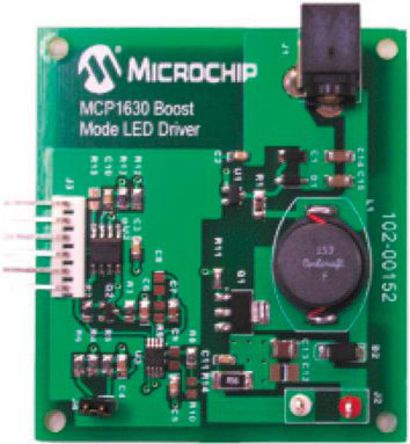

MCP1630 升压模式 LED 驱动器演示板MCP1630 升压模式 LED 驱动器演示板是用于电源 LED 应用的升压、开关模式、直流 - 直流转换器。 演示板提供 350mA 或 700mA 的恒流源，带有跳片选择。 工作电源为 9V 直流到 16V 直流，演示板可向串联LED 提供 30W 功率。结构紧密，带高输出功率 整个输入电压工作过程都保持高效 可选的 350mA 或 700mA 输出电流 最高输出功率 30W 可选的软件调光控制 500 kHz 切换频率可在固件中更改 其他应用功能可以在固件提供 ### 随附5 个印刷电路板安装 LED、用户指南 DS51665、模拟和接口产品演示板 CD-ROM DS21912 ### LED 驱动器，Microchip

是一个MCP1630升压模式LED驱动器演示电路板, 是一个升压转换模式, 直流至直流转换器, 用于为LED设备供电. 此演示电路板提供350mA或700mA的恒定电流源, 带有跨节器选项. 微小改动电路板还可获得其它值的输出电流. MCP1630升压模式LED驱动器演示电路板使用MCP1630V告诉脉冲宽度调制器. 此8引脚的MCP1630V设备包括模拟开关模块控制环路所必需的模拟元件, 如故障放大器, PWM比较器和一个高电流驱动器引脚. MCP1630V的转换频率和最大占空比由外部时钟源决定. 一个8引脚的PIC12F683微控制器用于为MCP1630提供500KHz的时钟切换. 此外, PIC12F683的固件可监视电路的输出电压, 并可连接电位器, 选择性地调节LED灯.

.

紧凑尺寸带高输出功率

.

整个运行输入电压范围内高效率

.

可选择输出电流350mA或700mA

.

30W最大输出功率

.

可选软件调光控制

.

提供工厂编程的源代码

.

转换频率, 最大占空比, 和MCP1630参考电压可在固件中被修改

.

附加应用功能, 可用于固件
