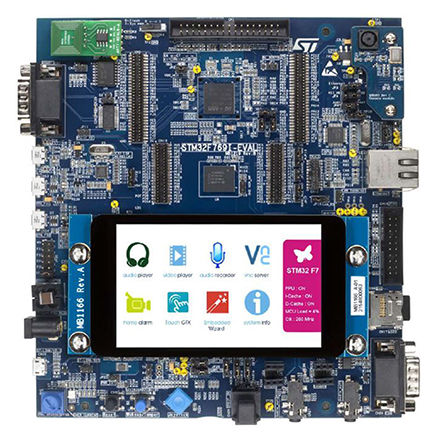

STM32F769I-EVAL

STMICROELECTRONICS  STM32F769I-EVAL  EVALUATION BOARD, MCU 新

评估板，带 STM32F769NI 微控制器

STM32 评估板被设计成一个完整的演示和开发平台，用于 ARM Cortex STM32 MCU 系列。 包括高速嵌入式存储器和广泛的接口，用于评估所有外围设备和帮助开发应用。 也可为特定应用连接子板。 集成式 ST-LINK/V2-1 为 STM32 提供了嵌入式在线调试器和编程器。 该评估板可用作用户应用开发的参考设计，但它不可视为最终应用。

### 特点

2 MB 闪存、512 KB SRAM、16 KB 说明 TCM RAM（适用于重要的实时例程）和 4 KB 备用 SRAM

4 英寸 101.6 mm 800 x 480 电容式触摸 LCD 显示屏，带 MIPI DSI 连接器

4 色用户 LED

具有 4 方向控制的操作杆与选择器

摄像头模块

灵活的外部存储器控制器：8M x 32 位 SDRAM、1M x 16 位 SRAM 和 8M x 16 位 NOR 闪存

串行音频接口 SAI 音频编解码器

立体声数字麦克风

立体声扬声器输出

四个 I2 C 接口

实时时钟，带备用电池

“重置”、“唤醒/防篡改”或钥匙按钮

512-Mbit 四路 SPI NOR 闪存

2 GB（或更高）SDIO 接口微型 SD 卡

2Gx16 位 NAND 闪存接口，用于连接 NAND 闪存模块

USB OTG HS 和 FS，带微型 AB 连接器

符合 IEEE-802.3-2002 以太网连接器标准

六个 5 V 电源选项：电源插座、ST-LINK/V2-1 B 型微型 USB 连接器、用户 USB HS 连接器、用户 USB FS1 连接器、用户 USB FS1 连接器、子板

符合 CAN2.0 A/B 的连接

RS-232 DB9 通信

支持 JTAG/SWD 和 ETM 追踪调试，嵌入式 ST-LINK/V2-1

延长和存储器连接器，用于子板或包装板

电位计和电动机控制连接器
