TC7SH14FU

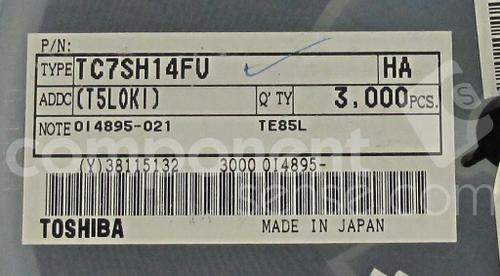

IC 反相施密特触发器 TC7SH14FU SOT-353/USV marking/标记 HA

逻辑类型Logic Type| 反相施密特触发器 Inverting Schmitt trigger \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2v~5.5v 静态电流IqCurrent - Quiescent Max| 2uA 输出高，低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.9V~1.65V 高逻辑电平Logic Level - High| 2.2V~3.85V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 10.6ns @ 4.5V ~ 5.5V，50pF Description & Applications| Schmitt Inverter ；• High speed operation : tpd = 5.5 ns typ. at VCC = 5 V, CL = 15 pF • Low power dissipation : ICC= 2 μA max at Ta = 25°C • High noise immunity : VNIH = VNIL = 28% VCC min • Wide operating voltage range: VCC = 2 to 5.5 V • 5.5-V tolerant input 描述与应用| 施密特反相器;•高速运行：TPD=5.5纳秒（典型值） 在VCC= 5 V，CL= 15 pF的 •低功耗：ICC= 2μA（最大值）在大= 25°C •高噪声，免疫力：VNIH= VNIL=28％VCC（分钟） •宽工作电压范围：VCC=2至5.5 V •5.5-V宽容输入
