Erni TMC 系列梯形 D-Sub 连接器，带焊杯端接TMC 系列梯形 D-Sub 插头和插座连接器，带镀金或镀锡焊杯端接和镀锡钢外壳。 这些 TMC D - 超微型连接器在插入式连接器的金属保护套圈上具有间接配接系统和穿孔凹槽，可确保可靠的接触。 ### TMC### Sub-D 连接器 Erni公外壳的夹层接地触芯提供优化屏蔽 公连接器的实心触芯是镀锡手动焊接接端 TMC 系列连接器，提供各种外壳尺寸，带有不同数量的引脚。 选择指南 --- A. | 垫片螺栓，带扣件夹 B. | 接地引脚 C. | 接地手柄 D. | 垫片螺栓 E. | 标准 F. | 接地夹 G. | 垫片螺栓 H. | 螺纹螺栓 版本 | TNC 连接器， 质量级别 207 和 201， TMC 端子束夹， 质量级别 201 | TMC 端子 束夹， 质量 级别 207 ---|---|--- 引脚数目 | 2 排 9，15，25，37 和 3 排 50 个触点 |   温度范围 | \- 65° 到 +125 °C |   允许空气湿度 | 年度平均数 ≤ 80%，最大值 100% |   气隙和漏电距离 | ≥1 mm |   25°C 时的工作电流 | 最大 7.5 A | 最大 5A 测试电压 触点/ 触点 触点/地 | 1000V 有效电压 1200 V 有效电压 |   触点电阻 | ≤2.5 mΩ | ≤10mΩ 绝缘电阻 | ≥5 x 109 Ω |   冲击和振动 电阻： | 没有带 20g 的触点中断 和 10 ... 2000Hz |   抗冲击性 | 高达 50g |   金属保护套圈 | 镀亮锡钢 MR St 4.1+1 μm Ni，8±2μ SN |   绝缘 | PBT 30% GV PC 30% GV |   易怒性 | 不易燃至 UL 94V-0 |   类似跟踪 价值，符合 PBT 的 DIN IEC | CTI 275/CTI 175M |   工作寿命 | 要求级 2≥ 200 接合次数 |

Erni TMC 系列梯形 D-Sub ，带焊杯端接

TMC 系列梯形 D-Sub 插头和插座连接器，带镀金或镀锡焊杯端接和镀锡钢外壳。 这些 TMC D - 超微型连接器在插入式连接器的金属保护套圈上具有间接配接系统和穿孔凹槽，可确保可靠的接触。

### Sub-D 连接器 Erni

公外壳的夹层接地触芯提供优化屏蔽

公连接器的实心触芯是镀锡手动焊接接端

TMC 系列连接器，提供各种外壳尺寸，带有不同数量的引脚。

欧时:

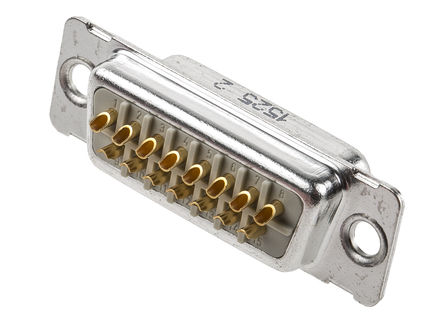

ERNI 焊接式 D-sub 连接器 面板安装 插座 DB15 15 路 013522, 5A 标准 D-Sub
