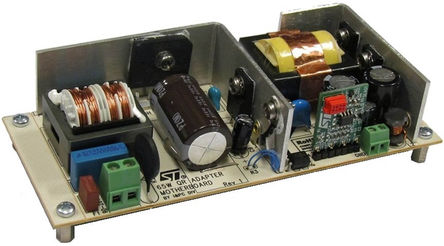

STEVAL-ISA161V1

SEA01 恒定电压和电流控制器，带在线数字微调评估板该板实现了 65W 适配器，面向如下应用：用于 高端便携式计算机的电源。 该板使用 SEA01 作为次级侧 CV/CC 控制器，采用回扫拓扑，通过采用数字微调技术，让应用可满足非常精密的输出电压和电流规定。 初级侧 PWM 控制器为 L6566B。SEA01 安装在小型子板上，其包括连接器，可通过 I²C 协议与外部微调工具通信。通用输入电源范围：90 至 264V 交流，45 至 66Hz 65W 连续输出功率 精密输出电平： 恒定电压：19V ±0.1% 电流控制器：3.75A ±1.67% 空载功耗 平均效率 > 89% 全套保护功能 EMI：符合 EN55022 - B 类标准 安全：符合 EN60950 标准 印刷电路板：CEM-1，单面 35μm 板尺寸：58 x 121 x 25 mm 高 ### 交流/直流转换器，STMicroelectronics

SEA01 恒定电压和电流控制器，带在线数字微调评估板

该板实现了 65W 适配器，面向如下应用：用于

高端便携式计算机的电源。 该板使用 SEA01 作为次级侧 CV/CC 控制器，采用回扫拓扑，通过采用数字微调技术，让应用可满足非常精密的输出电压和电流规定。

初级侧 PWM 控制器为 L6566B。SEA01 安装在小型子板上，其包括连接器，可通过 I²C 协议与外部微调工具通信。

通用输入电源范围：90 至 264V 交流，45 至 66Hz

65W 连续输出功率

精密输出电平：

恒定电压：19V ±0.1%

电流控制器：3.75A ±1.67%

空载功耗 < 100mW @ 230V 交流

平均效率 > 89%

全套保护功能

EMI：符合 EN55022 - B 类标准

安全：符合 EN60950 标准

印刷电路板：CEM-1，单面 35μm

板尺寸：58 x 121 x 25 mm 高
