97 49 40

KNIPEX  97 49 40  压接工具模具, 97 43 E Hand Crimp Tool, 5.4, 6.48和1.72mm RG58, RG59, RG62, RG71, RG223同轴连接器

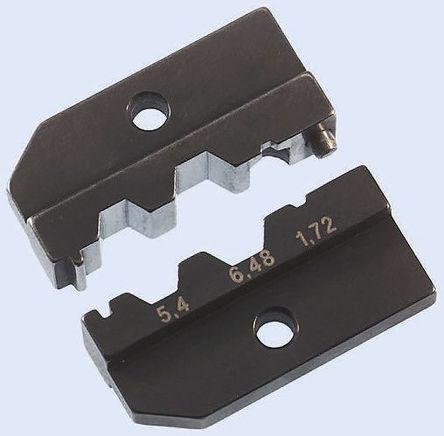

The is a Crimping Die suitable for use with crimp system pliers and for RG 58/59/62/71/223 coaxial connectors.

欧时:
Coaxial Crimp Die Set 97 49 40Profile jaws for crimp system tool KNIPEX 97 43 200 stock no. 336-8084 Profile for coaxial connector For RG58, 59, 62, 71, 223 Dimensions mm --- External Ø of the uncrimped sleeve | SW of the crimped sleeve 6.38 | 5.4 7.5 | 6.48 2.1 | 1.72 ### 通用支持工具推荐在本页和后续页面详细说明的压接工具，在大多数情况下，可用于各种连接器和相关的电缆类型。 “压接工具选择指南”表指示所推荐的每件工具的电缆类型和/或连接器的指定类型。 “模具选择指南”表指示兼容的电缆类型和它们的“组号”以及所需框架工具的详细信息。 少数压接工具视为某种连接器类型“专用”。 这些工具结合了相应页面上的连接器系列，且不包括在该通用工具系列内。压接工具选择指南 --- **工具库存号** | BNC | TNC | N | 1.6/5.6 | SMA | SMB | UHF | 小型 UHF | 模具孔径 mm | 典型的电缆类型 453 - 870 | ● | ● |   | ! |   |   |   |   | 6.48、5.41、1.69 | RG58、59、62、71 298 - 1080 | ● |   |   |   | ● | ● |   |   | 4.52、3.25、1.69 | RG174、RG179 447 - 459 | ● |   |   |   |   |   |   |   | 4.52、1.69 | 最小 RG59、179 456 - 431 | ● | ● |   |   |   |   |   |   | 5.38 到 5.43、 | RG58, URM43, URM76 456 - 447 | ● |   |   |   |   |   | ● |   | 6.45 到 6.50、 | RG59, RG62 473 - 0648 | ● | ● | ● |   | ● |   | ● |   | 6.45 至 6.50，1.68 至 1.71 | RG59、URM70 456 - 778 |   |   |   |   | ● | ● | ● | ● | 6.48、5.40、1.70 | n/a 241 - 8380 | ● |   | ● |   |   |   |   |   | 10.9、5.41、2.54、1.69 | RG58、213、214 **备注：**在第一个表格中， 如果 1.6/5.6 系列连接器带有“!”符号，则表示标识的两种工具只能用于压接连接器的外套圈。 模具选择指南 --- 模具库存号 | 模具 | 典型电缆（电缆组） | 使用框架工具 | 模具孔径 431-4432 | Y1508 | BT2002VQ | 425-6156 | 0.057，0.204（英寸） 431-4448 | Y1503 | BT3002VC | 425-6156 | 0.057，0.178（英寸） 431-4505 | Y1509 | BT2003VR | 425-6156 | 0.057，0.268（英寸） 425-6162 | Y1829 | BT2003 H | 425-6156 | 0.068，0.296（英寸） 431-4454 | Y1514 | RG58 A | 425-6156 | 0.067，0.213（英寸） 431-4460 | Y1505 | RG59 F | 425-6156 | 0.057，0.255（英寸） 431-4498 | Y110 | RG213 T | 425-6156 | 0.10，0.429（英寸） 848-436 | - | RG58, 59 A, F, K | 848-391 | 6.48，5.41，1.72 mm 282-3502 | - | RG174, 178, 179 B, E, N | 848-391 | 3.25，2.68，1.71 mm 158-8961 | - | BT2002, 2003 H, J | 848-391 | 6.81，5.18，1.46 mm 241-8396 | - | RG213, 214 T, W | 848-391 | 10.89，2.54，2.03，1.72 mm

e络盟:
压接工具模具, 5.4, 6.48和1.72mm RG58, RG59, RG62, RG71, RG223同轴连接器, 97 43 E Hand Crimp Tool

TME:
Crimping jaws; Application: KNP.9743
