R142202000

BNC 插座，带方形法兰直向包容式 BNC 插座，带法兰，用于电缆固定头连接。 这些插座使用 4 个螺钉（不提供）面板安装。 技术参数 --- 推荐的工作频率 | \- 50 Ω:  0 → 4 GHz \- 75 Ω:  0 → 1 GHz R.O.S.: | 3 GHz 时最大 1.3 dB 插入损耗： | 3 GHz 时最大 0.2 dB H.F. 泄漏： | 最小 –55 dB 2 → 3 GHz 绝缘电阻： | 最小 5000 MΩ 最大服务电压： | 500 V 有效电压 （参考接地） 耐受性： | 500 次操作 工作温度： | –65 °C → +165 °C 安装孔： | 4 x M 2.5 ### Radiall BNC 射频同轴连接器黄铜主体连接器，带 PTFE 绝缘体和镀金黄铜中心触点。 某些连接器可提供压接、夹固编织选件和隔板插座。 BNC 插头和隔板插座的商用系列散装供货，每包 100 个。 这些对于标准 Radiall 系列有不同规格。 参见下面技术规格表中的相关详情。**Radiall 标准系列** |   | **Radiall“商用”（散装）** |   ---|---|---|--- 工作电压 | 500V | 主体材料 | 压铸锌 耐电压 | 1.5KV | 主体镀层 | 镍 绝缘电阻 | 最小 5GΩ | 触点电阻 | 10mΩ 频率范围 | 直流 → 4GHz 50Ω 直流 → 1GHz 75Ω | 频率范围 | 直流 → 1.5 GHz 气候特征 | 40/155/21 |   |   中心冲击电阻 | 最大 2mΩ |   |   外部导体电阻 | 最大 0.2Ω |   |   压接工具 --- **电缆类型** | **使用压接工具 s** R58, RG59, RG174 | 848-391, 848-436 RG179 | 848-391 附加模具 282-3502 RG12 | 241-8380

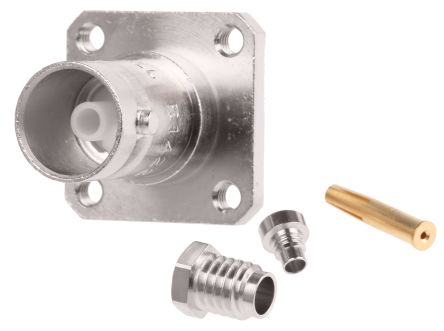

直向内螺纹 BNC 插座，带方形法兰

直向内螺纹 BNC 插座，带法兰，用于电缆固定头连接。

这些插座使用 4 个螺钉（不提供）面板安装。

### BNC 射频同轴

黄铜主体连接器，带 PTFE 绝缘体和镀金黄铜中心触点。 某些连接器可提供压接、夹固编织选件和隔板插座。 BNC 插头和隔板插座的商用系列散装供货，每包 100 个。 这些对于标准 Radiall 系列有不同规格。 参见下面技术规格表中的相关详情。

欧时:
Radiall 75Ω 直向 面板安装 母 BNC 连接器 R142202000, 0 → 1.5GHz, 钳制 端接, RG179, RG187电缆

贸泽:
RF Connectors / Coaxial Connectors BNCF STR SQR FLG

艾睿:
Conn BNC 0Hz to 1.5GHz 75Ohm ST Panel Mount F Gold Over Nickel

RfMW:
BNC75 F STR SQF 2.6/75
