09140006221

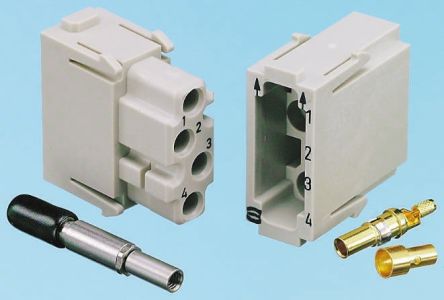

Han® 多模块4 个触点箱，可容纳共轴触点，或高压触点（需要 Harting 工具，部件号： 09990000001，用于 HV 触点 – 当前 RS 没有提供） 公插件，带有保护环 模块极化 接合次数 ≥500 公模块和母模块可以安装在同一框架中 ### Harting Han-Modular### Harting Han® ModularHan-Modular 系列是插件系列，设计用于满足单个客户的特殊要求。 这些插件基于广受欢迎的 Han 大负荷连接器，考虑信号、电力和气动线路需要同一个连接器时，可提供灵活性， 一些插件“模块”可以容纳在模块“框架”中，反过来，也可以安装到标准 Harting 外壳中，这取决于选择。 根据选择，这些模块化“框架”可以容纳多达 6 个插件模块。 该系统由插入模块及其安装框架组成。 反过来，这些也可以安装至 Han® 外壳。 一个连接器组件中，该系统允许多种插入配置。 必要时，在这些系列页中详细说明压接触点工具，包括较早期的专用工具系列页中更全面的有关工具的综合信息。 引导保护性接地 在相同的铰接框架中安装公和母模块 极化正确的配接 无需工具从框架中插入或移出模块 一个连接器中的电源、信号和气动接点 框架上的字母标记，用于确保正确配接。 "A-F" 仅与 "a-f" 接合，且这两种类型必须用于配接连接器 **注意：**在此描述标准 Harting 系列 6B、10B、16B 和 24B（RS 系列 5、6、7 和 8）中的护罩和外壳，仅用于参考。 选择恰当的护罩和/或外壳来自于更早期页码中相关的系列。 警告 * 这些连接器在电力负载下不应该接合或解开。 排列在一条线路中的相同或不同类型的连接器应该被极化，以防止出现错误连接的可能性。

Han® 多模块

4 个触点箱，可容纳共轴触点，或高压触点（需要 Harting 工具，部件号： 09990000001，用于 HV 触点 – 当前 RS 没有提供）

公插件，带有保护环

模块极化

接合次数 ≥500

公模块和母模块可以安装在同一框架中

欧时:
Female coax multi-contact module,75ohm

得捷:
CONTACT H.D. CRIMP/SOLDER SOCKET

贸泽:
Heavy Duty Power Connectors MALE CONTACT GOLD PLATED

艾睿:
Easily improve a secured connection with this specially engineered 09140006221 connector contact from Harting. It has a socket type gender. It has a straight body orientation. This device has a maximum current rating of 1.5 A. This has a Connector Backplane connector. It uses the solder termination method. This connector contact has an operating temperature range of -40 °C to 125 °C. This product is 23.9 mm long, 5.7 mm tall and 5.7 mm deep.

Allied Electronics:
Han Coaxial Series Female Coaxial Contact, 1 Way, Han Modular, Han Multi DIN 41626
