THD 12-2412

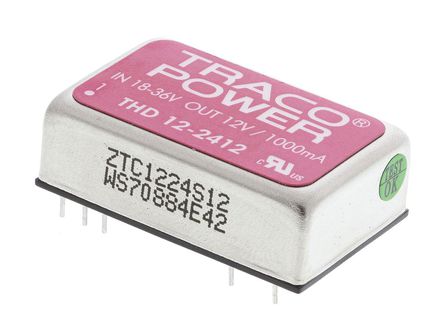

TRACOPOWER  THD 12-2412  直流/直流转换器 隔离式板载, 金属机壳, DIP, 固定, 通孔安装, 12 W, 12 V, 1 A

Traco 12W 调节隔离直流到直流转换器 - THD12 系列

12W 单/双输出调节隔离高性能直流到直流转换器，采用紧凑薄型设计和 DIP-24 封装。 这些隔离高性能直流到直流转换器具有内置输入和输出滤波器且采用 SMD 设计，使用可靠和长寿命陶瓷电容器。 这些直流到直流转换器的典型应用包括工业电子、仪器仪表、数据通信系统和印刷电路板上空间有限的电池操作设备。

高功率密度，DIP-24，31.8x20.3x10.2mm 封装

2:1 宽输入电压范围

调节输出

1.5kV 输入/输出隔离

效率高达 88%

内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部组件

远程开/关

过载和短路保护

屏蔽金属外壳，带绝缘基板

24 引脚 DIP，带工业标准销输出

连接数据

---

引脚 | 单输出 | 双输出

1 | 远程开/关 | 远程开/关

2 | -Vin GND | -Vin GND

3 | -Vin GND | -Vin GND

9 | 没有引脚 | 共同

11 | 常闭 | \- V 输出

14 | +V 输出 | +V 输出

16 | \- V 输出 | 共同

22 | +Vin Vcc | +Vin Vcc

23 | +Vin Vcc | +Vin Vcc

### 注

在 60°C 以上，每°C降低 2.5% 特性。

平均故障间隔时间符合 BELLCORE TR-MWT-000332 Case I: 50% Stress 40°C 标准。

对双输出模式的负载调节适用于平衡负载。

有关配套共模扼流圈，请参见库存号 745-1187

### 标准

EN 60950，UL 60950，IEC 60950

### 认可

UL/cUL 认证，文件 E188913
