R5F5634ECDFB#30

RX634 32 位微控制器Renesas RX634 RX 系列设备是 32 位微控制器，结合了高性能和电源效率。 在正常操作过程中，RX634 消耗 300 μA/MHz；灵活的待机电源模式提供低至 6.2 μA（典型值）的功耗。 RX634 专门针对多媒体应用而定制的功能。 包括消费电子产品控制 CEC 收发器功能，它特别适用于需要通过 HDMI 进行通信的应用。### 微控制器功能32 位 RX CPU 内核 最大 54 MHz CPU 操作 54 MHz 时，最大 90 DMIPS CISC 哈佛体系结构，带 5 阶段管道 浮点单元 FPU 片上调试电路 存储器保护装置 MPU 支持 灵活的时钟选项 独立监控计时器 IWDT 通电重置 POR 可编程低电压检测 LVD 数据传输控制器 DTC 直接内存访问控制器 DMAC 多功能引脚控制器 MPC 循环冗余检查 CRC 事件链接控制器 ELC 数据操作电路 DOC IEC 60730 支持 ### 低功耗功能4 种低功率模式 - 睡眠、深度睡眠和软件待机 2.7 V 至 5.5 V 电源 ### 外围功能12 位模拟到数字转换器 ADC – 16 通道 10 位数字到模拟转换器 – 2 通道 扩展功能计时器 – 20 通道 ### 通信功能串行通信接口 SCI – 13 通道 I²C 接口 – 3 通道 串行外设接口 SPI – 2 通道 消费电子产品控制 CEC 接口 – 1 通道 远程控制信号接收器 – 2 通道 ### RX 系列微控制器，Renesas Electronics

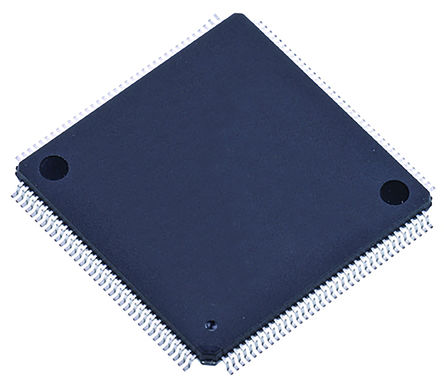

RX series 微控制器 IC 32-位 54MHz 2MB（2M x 8） 闪存 144-LQFP（20x20）

得捷:
IC MCU 32BIT 2MB FLASH 144LQFP

欧时:
RX634 微控制器RX634 系列 32 位微控制器具有远程控制接收器、用于链接至家用电器的 HDMI-CEC 和大容量片上存储器。• 54MHz 32 位 RX 芯微控制器 • 高达 2MB 闪存 • 32KB 数据闪存 • 32 位乘法器/除法器，带乘法累加 • 单精度 IEEE 754 浮点数学单元 • 4 通道 DMA 控制器 • 数据传输控制器 • 事件链路控制器 • 串行通信：SPI、I²C • HDMI-CEC 传输/接收电路 • 2 通道远程控制信号接收器 • 14 位独立监控计时器 • 可编程脉冲发生器 • 时钟频率精确度测量电路 • CRC 计算器 • 片上调试支持 E1 和 E20 仿真器 • 电源：+2.7 至 +3.6V 直流或 +4.0 至 +5.5V 直流 • 低功耗模式：睡眠、所有模块时钟停止、软件待机、深度软件待机 ### RX 系列微控制器，Renesas Electronics
