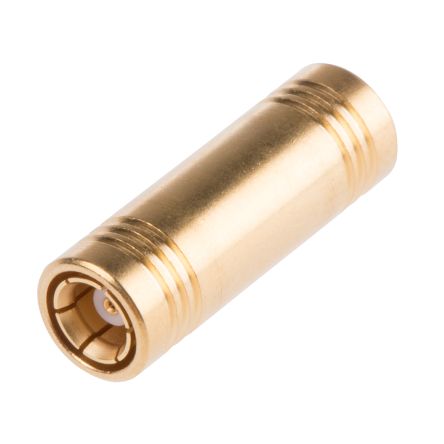

R114704000W

SMB 连接器连接器系列设计用于所有 SMB-SMB 类型适配。 推挽式连接系统。 设计规格与同个系列的母插头（带电缆固定头）相同。 参照 |   ---|--- Radiall | 外壳 **直向连接器** |   R 114 703 | 公 - 公 R 114 704 | 母 - 母 R 114 720 | 公 - 公螺钉安装 **T 连接器** |   R 114 780 | 公 - 母 - 公 ### Radiall - SMB 镀金超微型连接器，符合 MIL-C-39012，带公连接耦合，用于可靠的快速断开系统。 提供夹子和压接终端类型。夹类型可供 RG174 和 RG178 电缆类型选择 压接类型接受各种电缆类型 推荐压接工具库存号 456-778阻抗 Ω | 50Ω ---|--- 频率范围 | 直流至 4GHz 典型 VSWR |   直向 | 1·25 + 0·04f 90° | 1·35 + 0·06f 绝缘电阻 | 100MΩ 最大中心触点 | 8mΩ 最大外部触点 | 1·5mΩ 工作电压 | 335V 交流 耐电压 | 1000V 交流 温度范围 | -30°C 至 +125°C 接合次数 | 最小 500 **材料** |   主体 | 黄铜 中心触点 | 黄铜（公）   | 铍铜（母） 绝缘体 | PTFE 衬垫 | 硅树脂合成橡胶 主体镀层 | 白青铜 中心触点 | 镀金

SMB

连接器系列设计用于所有 SMB-SMB 类型适配。

推挽式连接系统。

设计规格与同个系列的母插头（带电缆固定头）相同。

### - SMB 镀金

超微型连接器，符合 MIL-C-39012，带公连接耦合，用于可靠的快速断开系统。 提供夹子和压接终端类型。

夹类型可供 RG174 和 RG178 电缆类型选择

压接类型接受各种电缆类型

推荐压接工具库存号 456-778

欧时:
SMB 后壳 母-母

立创商城:
R114704000W

贸泽:
RF Adapters - In Series SMBF STG AD SMBF

艾睿:
Conn SMB Adapter 0Hz to 4GHz 50Ohm ST F/F Gold Over Nickel
