206358-5
CPC 后壳密封靴适合与 TE Connectivity 的圆形塑料连接器一起使用。### TE Connectivity CPC 塑料系列 1、2 和 3轻型纤维填充尼龙压接端接连接器,适合过程控制和运输用途。 连接器外壳有三种类型,固定插座、自由(直插式)插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流,额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高,3 系列触点密度较低,适合电源应用。 有关触点和工具的详细信息,请参见其他系列AMP CPC 触点和工具。1 系列提供密封附件,以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳,请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A,使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意,密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列,请参阅电缆附件部分。

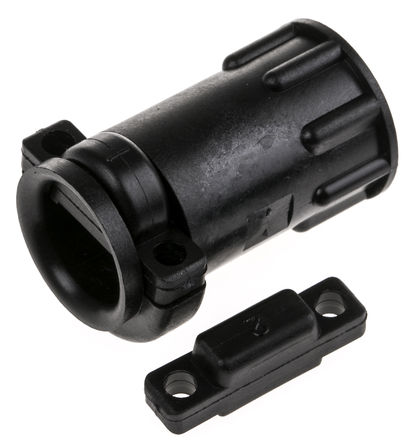

The from is a cable clamp kit without cover. The cable clamp shell size is 11 and maximum cable diameter can withstand up to 11.51mm 0.453inch. It provides strain relief and can be threaded directly onto plugs, receptacles or backshell extenders. The clamping area can be adjusted by reversing clamping insert. This cable clamp is used with CPC series connectors.
- .
- Straight body style
- .
- Made of black colour thermoplastic material
- .
- UL94 V-0 flammability rating
- .
- Thread size of 5/8-24 UNEF-2B
