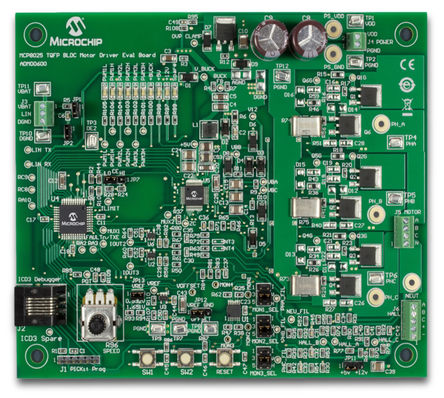

MCP8025 BLDC 电机驱动器评估板

MCP8025 无刷直流 BLDC 电动机栅极驱动器评估板是一个平台，设计用于演示 MCP8025 电动机驱动器设备的驱动能力。 该板利用 dsPIC33EP256MC504 处理器与 MC8025 组合，可实现了独立的 6 步梯形 BLDC 电动机控制器。

该板具有端子块来施加输入电压，带输出管座和电镀印刷电路板通孔垫，作为连接外部电动机的方法。 提供两个编程管座，可用 PICkit 编程器/调试器或 MPLAB® 在线调试器更新 dsPIC33EP256MC504 固件。 提供另一个接线端子，让用户可以创建与 MCP8025 LIN 收发器的 LIN 通信连接。

### 特点

输入工作电压范围：+6.0V 至 +19V

板载预编程 dsPIC33EP256MC504

驱动三相 BLDC 电动机，高达 15A 和 19V

开/关瞬时型触点开关

重置瞬时型触点开关

备用的用户可编程瞬时型触点开关

PWM 信号 LED 指示灯

PICkit 3 和 MPLAB ICD 3 调试器接口

速度控制电位计

端子板，用于 5V 和 12V 霍尔效应传感器

LIN 端子块，用于用户通信

可配置外部 MOSFET 过电流保护

可配置 PWM 死区时间保护

可配置 PWM 消隐时间，用于电流切换峰值

完整的“C”源代码（Microchip 网站上提供）

### 套件内装物品

MCP8025 BLDC 电机驱动器评估板

### 注

未随附电动机
