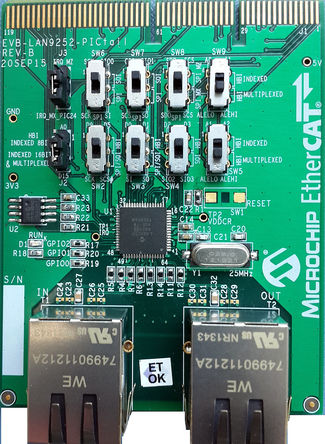

LAN9252 EtherCAT® 控制器 PICtail 附加板

LAN9252 PICtail 是用于研究和开发 LAN9252 EtherCAT® 从属控制器和 Microchip Explorer 16 开发平台的附加板。 该板支持通过简单的选择器开关实现 HBI PDI 和 SPI/SQI 配置。

LAN9252 是 2/3 端口 EtherCAT® 从属控制器，带双集成以太网 PHY，每个包含一个全双工 100BASE-TX 收发器。 LAN9252 支持 HP 自动 MDI-X，允许使用直接连接或跨接局域网电缆。 通过外部光纤收发器支持 100BASE-FX。 包括 3 端口 EtherCAT® 从属控制器，带 4K 双端口存储器 DPRAM、4 个同步管理器、3 个现场总线存储器管理单元 FMMU 和一个 64 位分布式时钟。 LAN9252 支持 4 种过程数据接口 - SPI/SQI、HBI 和一个 16 位数字输入/输出。

### 特点

LAN9252 2/3 端口 EtherCAT® 从属控制器

支持 HBI PDI 和 SPI/SQI 配置

EEPROM 用于 EtherCAT® 从属配置

双集成 PHY

板载 RJ45 连接器
