B66367G0000X187

EPCOS  B66367G0000X187  变压器铁芯, ETD, ETD49/25/16, N87, 114 mm, 211 mm²

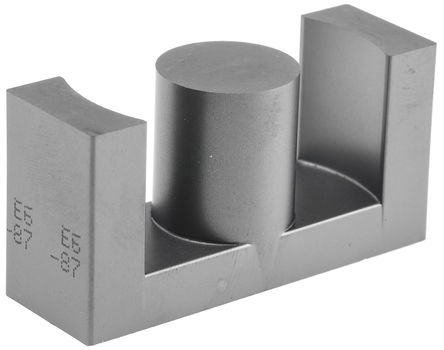

ETD 49 铁氧体磁芯

磁芯 ETD 符合 IEC 51CO276 标准

磁形式特征

---

芯类型 | ΣI/A | Ie | Ae | A 分钟 | Ve

  | mm-1 | mm | mm2 | mm2 | mm3

ETD 49 | 0.54 | 114 | 211 | 209 | 24100

技术参数

---



.

*尺寸 "g" mm** | **AL 标准值 nH** | **材料** | **类型**

ETD 49 | - | 3800 | N87 | B66367GX187

ETD 49 | 0.5±0.05 | 525 | N87 | B66367G500X187

**由 Duroplast GV 制成的线圈 UL 94 V-0** |   |   |   |



.

*箱** | **AN mm²** | **引脚** | **类型**

ETD 49 | 1 | 269,4 | 20 | B66368B1020T1

1 必须为带有空隙的磁芯（尺寸 "g"）订购无空隙的相应磁芯（尺寸 "g" = 0。 然后两个磁芯都会产生指示的 AL 标准值。 |   |   |   |
