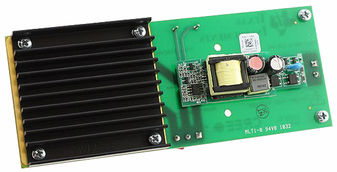

TPS92010EVM-592

TEXAS INSTRUMENTS  TPS92010EVM-592  评估模块, 用于TPS92010

是一个评估模块, 用于评估TPS92010高效离线LED照明驱动器控制器. 这一功率拓扑是一个类谐振反激模块, 这一点使之具备成本竞争力. , 这一TPS92010 EVM通过恒定电流运行高效低纹交流至直流LED照明驱动器, 这一高效在深度调光过程中也可保持. 电流检测直接通过一个电阻和运算放大器完成, 此驱动器反过来可驱动一个通过TPS92010设定PWM脉冲的光电耦合器, 用来控制输出电流在恒定水平运行. 这一设计也融合了一个电路, 以确保同大量常用的基于TRIAC的调光器的兼容. 此电路监视用于TRIAC运行的线路电压. 当TRIAC运行时, 线路电压被切断. 这一信息用于电路减少恒定输出电流水平, 并以此调节LED灯.

.

TRIAC兼容调光

.

低成本线路供电LED驱动器

.

包括 5个高亮LED灯作为样本负荷

.

可方便使用用户自己的LED负载

.

LED电压和电流测试点

.

精确电流感应以维持LED灯恒定电流

.

可修改输出电流0.2A至0.7A, 默认电流值0.325A

此评估模块可连接高电压, 请谨慎使用, 当接电时请勿触摸模块.
