B66362B1014T001

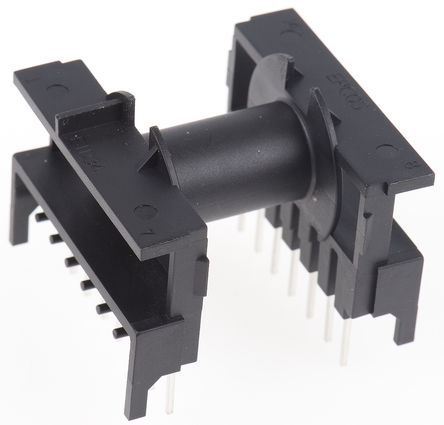

EPCOS  B66362B1014T001  变压器线圈模型, 14针, ETD34

ETD 34 磁芯

磁芯 ETD 符合 IEC 51CO276 标准

磁芯由 N87 或 N27 材料制成，符合 CECC 质量认证

磁形式特征

---

芯类型 | ΣI/A | Ie | Ae | Amin | Ve

  | mm-1 | mm | mm | mm | mm

ETD 34 | 0.81 | 78.6 | 97.1 | 91.6 | 7630

技术参数

---



.

*尺寸“g”mm** | **AL 标准值 nH** | **材料** | **类型**

ETD 34 | 1.0 ± 0.05 | 153 | N87 | B66361G1000X187

ETD 34 | - | 2600 | N87 | B66361GX187

ETD 34 | - | 2400 | N27 | B66361GX127

**线圈由 Duroplast GV 制成 UL 94 V-0** |   |   |   |



.

*箱体** | **AN mm** | **引脚** | **类型**

ETD 34 | 1 | 122 | 14 | B66362B1014T1

ETD 34 | 1 | 122 | 14 | B66362L1014T1

ETD 34 | 1 | 122 | 14 | B66362X1014T1

1 对于带气隙的磁芯（尺寸“g”），必须订购无气隙的相应磁芯（尺寸“g” = 0）。 两个磁芯都必须符合指定的 AL 标准值。 |   |   |   |
