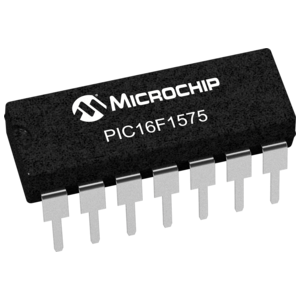

PIC16F1575-I/P

PIC16F1574/1575/1578/1579 8 位闪存微控制器Microchip PIC16F1574/1575/1578/1579 系列为 8 位微控制器，具有四个 16 位 PWM，带独立计时器，位于板载内核独立外设当中。 这使得这些设备非常适合用于需要高 PWM 分辨率的应用，例如 LED 照明、步进电动机和电源设计。### 微控制器功能C 编译器优化 RISC 架构 仅 49 个指令 CPU 速度：高达 8 MIPS 125 ns 最短指令周期 中断功能 16 级深硬件堆栈 通电重置 POR 通电计时器 PWRT 低功耗掉电重置 LPBOR 可编程监控计时器 WDT 可编程代码保护 精密内部振荡器：可选时钟速度 31 KHz 至 32 MHz 外部振荡器块 外设引脚选择 PPS 通过两个引脚实现 In-Circuit Serial Programming™ ICSP™ ### 外围功能四个 16 位 PWM，带独立计时器 10 位模拟到数字转换器 ADC - 8 或 12 通道，具体取决于型号 5 位数字到模拟转换器 DAC 两个 8 位计时器 一个 16 位计时器 使用 16 位 PWM 提供四个额外 16 位计时器 两个比较器 电压参考 补充波形发生器 CWG 增强型通用同步异步接收器收发器 EUSART ### PIC16 微控制器

PIC16F1574/1575/1578/1579 8 位闪存

PIC16F1574/1575/1578/1579 系列为 8 位微控制器，具有四个 16 位 PWM，带独立计时器，位于板载内核独立外设当中。 这使得这些设备非常适合用于需要高 PWM 分辨率的应用，例如 LED 照明、步进电动机和电源设计。

### 微控制器功能

C 编译器优化 RISC 架构

仅 49 个指令

CPU 速度：高达 8 MIPS

125 ns 最短指令周期

中断功能

16 级深硬件堆栈

通电重置 POR

通电计时器 PWRT

低功耗掉电重置 LPBOR

可编程监控计时器 WDT

可编程代码保护

精密内部振荡器：可选时钟速度 31 KHz 至 32 MHz

外部振荡器块

外设引脚选择 PPS

通过两个引脚实现 In-Circuit Serial Programming™ ICSP™

### 外围功能

四个 16 位 PWM，带独立计时器

10 位模拟到数字转换器 ADC - 8 或 12 通道，具体取决于型号

5 位数字到模拟转换器 DAC

两个 8 位计时器

一个 16 位计时器

使用 16 位 PWM 提供四个额外 16 位计时器

两个比较器

电压参考

补充波形发生器 CWG

增强型通用同步异步接收器收发器 EUSART
