B67345B0002X087

U 和 I 芯U 和 I 磁芯单独提供。 ### 应用储存扼流圈和变压器 建筑电源变压器 芯类型 | AL 额定值 nH | 材料 | 类型 ---|---|---|--- UU 93/152/301 | 5400 | N27 | B67345-B1-X27 UU 93/152/301 | 5700 | N87 | B67345-B1-X87 UI 93/104/302 | 7400 | N27 | B67345-B2-X27 UI 93/104/302 | 7900 | N87 | B67345-B2-X87 尺寸 mm --- **芯类型** | **a** | **b** | **c** | **D** | **e** UU 93/76/30 | 93.0±1.8 | 76.0±0.5 | 30.0±0.5 | 34.6min | 48.0±0.9 UI 93/28/30 | 93.0±1.8 | 28.0±0.5 | 30.0±0.5 | n/a | n/a 磁形特征 --- **芯类型** | **ΣI/A mm**-1 | **I**e**mm** | **A**e**mm**2 | **V**e**mm**3 UU 93/152/30 | 0.42 | 354 | 840 | 297000 UI 93/104/30 | 0.31 | 258 | 840 | 217000 ### 注1 表中的 AL 值适用于包括两个磁芯（组合 UI 93/152/30）且无气隙的 U 芯组。 2 表中的 AL 值适用于包括一个 U 磁芯和一个 I 磁芯（组合 UI 93/104/30）且无气隙的芯组。 ### 变压器铁氧体套件 - 铁氧体

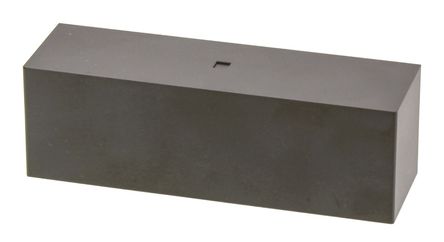

U 和 I 芯

EPCOS U 芯具有矩形横截面，I 芯由 SIFERRIT 材料 N27 和 N87 制成。得益于具有高饱和度通量密度、高居里温度和低耗散损失，它们适用于电源、脉冲和高电压变压器。U 和 I 芯单独提供。

### 应用

储存扼流圈和变压器

建筑电源变压器

芯类型 | AL 额定值 nH | 材料 | 类型

---|---|---|---

UU 93/152/301 | 5400 | N27 | B67345-B1-X27

UU 93/152/301 | 5700 | N87 | B67345-B1-X87

UI 93/104/302 | 7400 | N27 | B67345-B2-X27

UI 93/104/302 | 7900 | N87 | B67345-B2-X87

尺寸 mm

---

**芯类型** | **a** | **b** | **c** | **D** | **e**

UU 93/76/30 | 93.0±1.8 | 76.0±0.5 | 30.0±0.5 | 34.6min | 48.0±0.9

UI 93/28/30 | 93.0±1.8 | 28.0±0.5 | 30.0±0.5 | n/a | n/a

磁形特征

---

**芯类型** | **ΣI/A mm**-1 | **I**e**mm** | **A**e**mm**2 | **V**e**mm**3

UU 93/152/30 | 0.42 | 354 | 840 | 297000

UI 93/104/30 | 0.31 | 258 | 840 | 217000

### 注

1 表中的 AL 值适用于包括两个磁芯（组合 UI 93/152/30）且无气隙的 U 芯组。

2 表中的 AL 值适用于包括一个 U 磁芯和一个 I 磁芯（组合 UI 93/104/30）且无气隙的芯组。
