R161004000W

直向公 N 插头,带电缆固定头直向公 N 插头,带电缆固定头。 该连接器的螺钉连接提供良好的 HF 性能。 允许的高功率。 技术参数 --- 推荐的工作频率 | \- 50 Ω:  0 → 11 GHz \- 75 Ω:  0 → 1.5 GHz R.O.S.: | 最大 1.3 插入损耗: | 10 GHz 时 0.15 dB/m H.F. 泄漏: | 最小 –90 dB 2 → 3 GHz 绝缘电阻: | 最小 5000 MΩ 最大服务电压: | 850 V 有效电压 (参考接地) 耐受性: | 500 次操作 工作温度: | –55 °C → +155 °C 材料 | \- 主体:BBR 黄铜 \- 中心触点:镀金黄铜 \- 绝缘:PTFE \- 密封:硅树脂合成橡胶 参照 | Ø mm | 库存号 |   ---|---|---|--- Radiall | 电缆 | 号 | 电缆 **50 Ω** |   |   |   R 161 004 | 2.6 | 295-6602 | RG 174 A/U;RG 188 A/U R 161 010 | 5 | 295-6618 | RG 58 C/U;RG 141 A/U R 161 022 | 10 / 11 | 295-6630 | RG 213/U;RG 214/U **75 Ω** |   |   |   R 162 012 | 6 | 295-6646 | RG 59 B/U;KX 6A R 162 017 | 10 / 11 | 295-6652 | RG 11 A/U; RG 216/U ### RadiallBBR Bronze Blanc Radiall,镀白青铜 50Ω ’N’ 连接器,满足高频率通信应用的可靠低损耗性能要求。 低互调 非磁性和防腐蚀 防刮擦与耐磨性 频率范围 | 直流到 11GHz |   ---|---|--- VSWR(典型) | 1GHz | 5GHz 直向 RG58 | 1.05 | 1.1 直向 RG213/214 | 1.04 | 1.09 90° RG58 | 1.04 | 1018 90° RG213/214 | 1.04 | 1.2 绝缘电阻(最小) | 5000MΩ |   中心触点电阻(最大) | 1.5mΩ |   **工作电压** |   |   RG58 | 850V 交流 |   RG213/214 | 1400V 交流 |   **耐电压** |   |   RG58 | 1500V 交流 |   RG213/214 | 2500V 交流 |   **材料** |   |   主体 | 黄铜 |   **触点** | 1GHz |   公 | 黄铜 |   母 | 铍铜 |   绝缘体 | PTFE |   **电镀** |   |   主体 | 白青铜 |   触点 | 金 |   压接工具 --- **电缆类型** | **电缆组** | **使用压接工具** RG58 | A | 456-431, 453-870 RG213 | T | 405-304 RG214 | W | 405-304

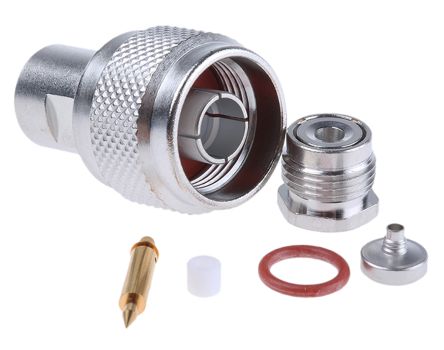

直向公 N 插头,带电缆固定头

直向公 N 插头,带电缆固定头。

该的螺钉连接提供良好的 HF 性能。

允许的高功率。

###

BBR Bronze Blanc Radiall,镀白青铜 50Ω ’N’ 连接器,满足高频率通信应用的可靠低损耗性能要求。

低互调

非磁性和防腐蚀

防刮擦与耐磨性


欧时:
STRAIGHT N PLUG


艾睿:
Conn Type N PL 0Hz to 11GHz 50Ohm ST Cable Mount Gold Over Nickel


R161004000W PDF数据文档
