AD9523-1/PCBZ

ANALOG DEVICES  AD9523-1/PCBZ  评估板, 高性能, 双回路时钟分配器

评估板，用于 AD9523-x 时钟生成器

Analog Devices 的 是用于 AD9523-1 设备的评估板。 AD9523-1 是低抖动时钟生成器，可提供低功率、多输出、时钟分配功能，具有低抖动性能及片上 PLL 和 VCO，带两个 VCO 分隔器。 片上 VCO 调谐，从 2.94 GHz 至 3.1 GHz。

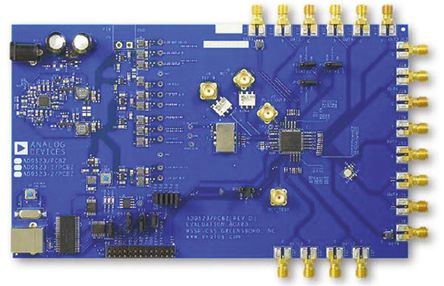

AD9523-1 评估板是紧凑型、易于使用的平台，用于评估 AD9523-1 的所有功能。 122.88 MHz VCXO 安装在评估板上，以提供完整解决方案。

输入接收器可被配置为差分，但评估板具有平衡 - 不平衡变压器，可提供单端输入，易于使用通用实验室单端信号源进行评估。 输出 8 连接至 ADCLK905 时钟缓冲器，以提供一种评估缓冲器的方法。 尽管 ADCLK905 是 1 到 1 缓冲器，性能与较大的扇出缓冲器类似，例如，1 到 2 缓冲器，ADCLK925。 输出 1 和输出 9 配置了平衡-不平衡变压器，可提供单端输出，以驱动大多数测试设备。 输出 0 可配置用于差分零延时操作。

AD9523-1/PCBZ 功能：

\- 使用 USB 连接和板载 LDO 电压调节器即可轻松进行电源连接

\- LDO 可轻松旁路进行功率测量

\- 交流耦合差分 SMA 连接器

\- SMA 连接器，用于 2 个参考输入、2 个 PLL 状态输出、1 个参考测试输入和 2 个 VCXO 接口输入/输出

\- 基于 Microsoft Windows® 的评估软件，带简单的图形用户界面

\- 板载 PLL 环路滤波器

\- 易于通过输入/输出管座访问数字输入/输出和诊断信号

\- 状态 LED，用于诊断信号

\- USB 计算机接口

\- 软件计算器提供灵活性，可对大多数合理输入/输出频率比率进行编程
