H-D 和 H-DD 和工具将机制的镀贵金属的铜合金压接触点扣入插头和插座插件。导线接受范围 0.5 至 2.5mm²### 注备选压接工具，参见库存号 266-6860。 下表中列出了与该备选压接工具配合使用的定位器（库存号 266-6882）。### 认可SEV, UL, CSA### 标准VDE 0110//72, 0110b, 79, VDE 0627//86### H-D 和 H-DD已装配的连接器是经测试符合 10A 250V 交流的型号，并包括以下特征：高密度触点负载在更小的外壳尺寸上提供更大功率和控制连接 提供机械制触点，来实现可靠的互连和适用性。 单独订购触点 HD 触点仅通过高质量的 8 点凹槽压接工具来简单高效地端接 耦合的连接器具有 IP65 的保护等级 插头和插座是可互换的，可通过所有插头建立单独的接地连接 接地到金属体外壳 尺寸 mm --- 类型 | 线路 数目 | A | B | C | D | 压盖 插头 | 7//8 | （参见附图） |   |   |   | PG11 插头 | 15 | 53 | 63 | \- | \- | PG16 插头 | 25 | 58 | 79 | \- | \- | PG16 插头 | 40 | - | \- | 93 | 61 | PG21 插头 | 64 | \- | \- | 119.5 | 70 | PG21 表面插座 | 15 | 76 | 48 | 64 | 52 | PG16 表面插座 | 25 | 92 | 64 | 80 | 57 | PG16 表面插座 | 40 | 141 | 105 | 117 | \- | PG21 表面插座 | 64 | 167 | 132 | 143.5 | \- | PG21 面板插座 | 15 | 76 | 70 | 81 | \- |   面板插座 | 25 | 92 | 86 | 96 | \- |   面板插座 | 40 | 141 | 103 | 113 | \- |   面板插座 | 64 | 167 | 130 | 140 | \- |   路： | 7//8 路，塑料体 ---|---   | 15、25、40、64 金属体 工作电流 | 最大 10A 工作电压 | 250V a.c. 测试电压 | 4kV 有效电压 触点电阻 | ≤2mΩ 温度范围 | -40°C 至 +125°C 环境评级 |   7 路 | IP65 15 路和 25 路 | IP65 25 路、40 路和 64 路 | IP65 警告 * 连接器不应该在电力负载下耦合和退耦。 通过使用编码选件，可防止并排安装的相同或不同系列连接器的不正确匹配。

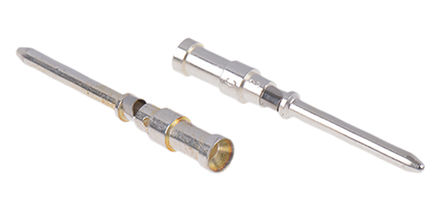

压接触点，H-D 和 H-DD 和工具

将机制的镀贵金属的铜合金压接触点扣入插头和插座插件。导线接受范围 0.5 至 2.5mm²

### 注

备选压接工具，参见库存号 266-6860。 下表中列出了与该备选压接工具配合使用的定位器（库存号 266-6882）。

### 认可

SEV, UL, CSA

### 标准

VDE 0110//72, 0110b, 79, VDE 0627//86

### H-D 和 H-DD

已装配的是经测试符合 10A 250V 交流的型号，并包括以下特征：

高密度触点负载在更小的外壳尺寸上提供更大功率和控制连接

提供机械制触点，来实现可靠的互连和适用性。 单独订购触点

HD 触点仅通过高质量的 8 点凹槽压接工具来简单高效地端接

耦合的连接器具有 IP65 的保护等级

插头和插座是可互换的，可通过所有插头建立单独的接地连接 接地到金属体外壳
