A000072

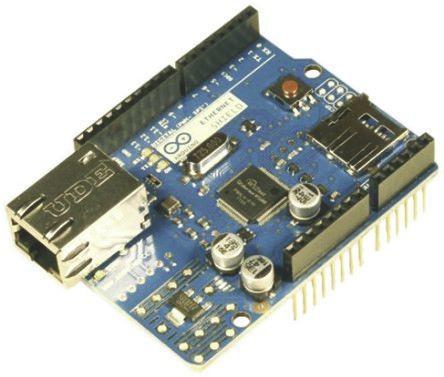

Arduino 以太网插件模块Arduino 以太网屏蔽允许 Arduino 板连接至互联网。 基于 Wiznet W5100 以太网芯片。 W5100 提供可操作 TCP 和 UDP 的网络 IP 堆栈。 支持最多同时连接四个插座。 使用通过屏蔽扩展的长线绕管座，将以太网屏蔽连接到 Arduino 板上。 这样使引脚配置紧密，允许将另一个屏蔽堆叠至顶部。Arduino 使用引脚 10、11、12 和 13 SPI 与以太网屏蔽进行通信。 这些引脚不能用于一般输入/输出 可通过以太网供电的 RJ-45 以太网插座（电流 3 型产品） 提供或不提供 PoE 模块（电流 3 型产品） W5100 和 Arduino 板屏蔽复位上的复位按钮 七种状态的 LED SD 卡插槽（电流 3 型产品上的 MicroSD） ### AVR 微控制器，Atmel

为 Ethernet Shield Rev3无以太网供电模块. 此Arduino Ethernet盾板允许Arduino电路板连接至互联网, 它基于Wiznet W5100以太网芯片. Wiznet W5100提供TCP和UDP的网络IP堆叠, 支持高达4个同步插座连接. 这一以太网盾板通过电路板扩展出来的长导线缠绕针座连接至Arduino电路板, 保证了引脚的完整排列, 并允许其它盾板堆叠在顶部. R3版本为盾板带来了1.0标准引脚, 包括 四个额外引脚其中两个位于AREF引脚附近, 用于TWI通讯; 两个位于复位引脚附近. 另外还包括一个板载微型SD卡槽, 用于为网络存储文件. 它兼容Arduino Uno和Mega 使用以太网数据库. 板载微型SD卡阅读器可接入SD数据库.

.

5V运行电压

.

以太网控制器W5100 带内部16K缓冲

.

10/100MB连接速度

.

通过SPI端口连接Arduino

.

IEEE802.3af兼容

.

过载和短路保护

.

1500V隔离输入至输出

.

输入电压范围36V至57V

.

低输出纹波和噪音
