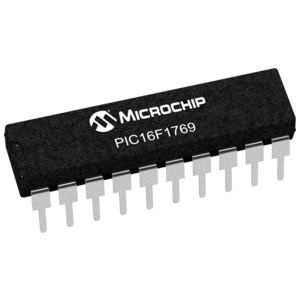

PIC16F1769-I/P

PIC16F1764/1765/1768/1769 8 位闪存微控制器PIC16F176x 系列微控制器是基于 Microchip 的增强型中级核心的外设丰富 MCU，设计用于各种功能。 这些设备可连接内部的板载外设，创建闭合回路系统，而无需使用引脚或任何附加印刷电路板区域。### 微控制器功能最大 8 MIPS CPU 速度 增强型中级芯，带 49 说明，16 级堆栈 低电流通电重置 POR 可配置通电计时器 PWRT 掉电重置 BOR，带可选触发点 延长监控计时器 EWDT 超低功耗 XLP 功能 精密内部振荡器 ### 模拟外围设备10 位模拟到数字转换器 ADC - 8 或 12 通道，具体取决于型号 运算放大器 – 1 或 2，具体取决于型号 高速比较器 – 2 或 4，具体取决于型号 数字到模拟转换器 DAC – 2 或 4，具体取决于型号 电压参考 Zero-Cross 探测器 ZCD 可编程斜坡发生器 PRG – 1 或 2，具体取决于型号 两个高电流驱动器输入/输出 - 高达100 mA 灌电流或源电流 5V ### 数字外围设备三个可配置逻辑电池 CLC - 集成的组合和状态逻辑 互补输出生成器 COG – 1 或 2，具体取决于型号 捕获/比较/PWM CCP 模块 – 1 或 2，具体取决于型号 脉冲宽度调制器 PWM – 2 或 4，具体取决于型号 数据信号调制器 DSM – 1 或 2，具体取决于型号 外设引脚选择 PPS 串行通信 - 增强 EUSART、SPI、I2C™、RS-232、RS-485，兼容 LIN ### PIC16 微控制器

PIC16F1764/1765/1768/1769 8 位闪存

PIC16F176x 系列微控制器是基于 的增强型中级核心的外设丰富 MCU，设计用于各种功能。 这些设备可连接内部的板载外设，创建闭合回路系统，而无需使用引脚或任何附加印刷电路板区域。

### 微控制器功能

最大 8 MIPS CPU 速度

增强型中级芯，带 49 说明，16 级堆栈

低电流通电重置 POR

可配置通电计时器 PWRT

掉电重置 BOR，带可选触发点

延长监控计时器 EWDT

超低功耗 XLP 功能

精密内部振荡器

### 模拟外围设备

10 位模拟到数字转换器 ADC - 8 或 12 通道，具体取决于型号

运算放大器 – 1 或 2，具体取决于型号

高速比较器 – 2 或 4，具体取决于型号

数字到模拟转换器 DAC – 2 或 4，具体取决于型号

电压参考

Zero-Cross 探测器 ZCD

可编程斜坡发生器 PRG – 1 或 2，具体取决于型号

两个高电流驱动器输入/输出 - 高达100 mA 灌电流或源电流 5V

### 数字外围设备

三个可配置逻辑电池 CLC - 集成的组合和状态逻辑

互补输出生成器 COG – 1 或 2，具体取决于型号

捕获/比较/PWM CCP 模块 – 1 或 2，具体取决于型号

脉冲宽度调制器 PWM – 2 或 4，具体取决于型号

数据信号调制器 DSM – 1 或 2，具体取决于型号

外设引脚选择 PPS

串行通信 - 增强 EUSART、SPI、I2C™、RS-232、RS-485，兼容 LIN
