EVAL-ADV7181CLQEBZ

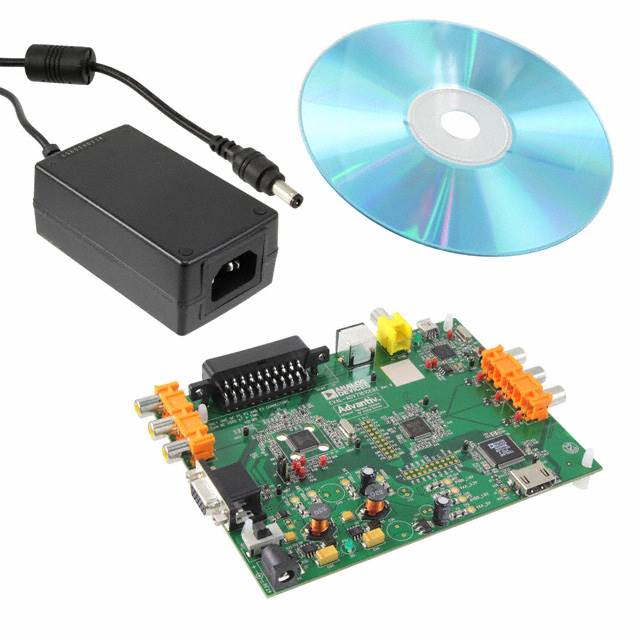

ANALOG DEVICES  EVAL-ADV7181CLQEBZ  评估板, 视频解码器, ADV7181C

是一个评估板用于ADV7181C 10位红绿蓝图形数字化仪. ADV7181C是一个高质量单芯片多格式的视频解码器和图形数字化仪. 这一多格式解码器支持PAL, NTSC和SECAM标准的转换, 将之从合成或S-视频转换为数字ITU-R BT.656格式. ADV7181C支持将分量RGB/YPrPb视频信号解码为数字YCrCb或RGB像素输出流. 其支持的分量视频包括标准525i, 625i, 525p, 625p, 720p, 1080i,以及其它各种HD和SMPTE标准. 图形数字化由ADV7181C支持; 它可将RGB图形信号由VGA数字化为XGA率, 并将之转换为数字DDR RGB或YCrCb像素输出流.

.

四个10位模数转换器采样率高达110MHz

.

6模拟输入通道

.

SCART快速消隐支持

.

内部抗混叠滤波器

.

NTSC, PAL和SECAM色彩标准支持

.

525p/625p组件逐行扫描支持

.

720p/1080i元件支持HDTV

.

数字化红绿蓝图形高达1024 × 768 70Hz XGA

.

3 × 3 色彩空间转换矩阵

.

12位 4:4:4 DDR, 8-/10-/16-/20位SDR像素输出接口
