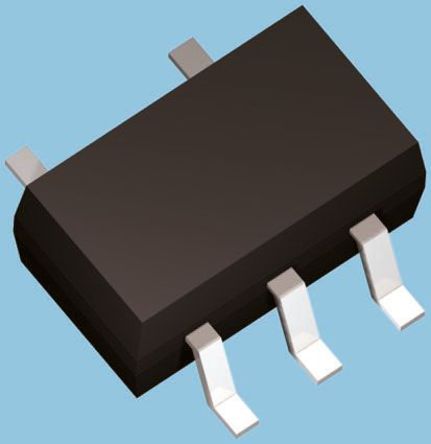

74AHCT1G32GW

74AHCT1G 系列,NXP高级高速 CMOS,TTL 逻辑 单门封装 工作电压:4.5 至 5.5 兼容性:输入 TTL、输出 TTL ### 74ACT 系列

逻辑类型Logic Type| 或门 OR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 4.5V~5.5V 静态电流IqCurrent - Quiescent Max| 1uA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.5V~1.65V 高逻辑电平Logic Level - High| 1.5V~3.85V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 7.9ns @ 4.5V ~ 5.5V,50pF Description & Applications| 2-input OR gate;FEATURES • Symmetrical output impedance • High noise immunity • ESD protection: HBM EIA/JESD22-A114-A exceeds 2000 V MM EIA/JESD22-A115-A exceeds 200 V • Low power dissipation • Balanced propagation delays • Very small 5-pin package • Output capability: standard 描述与应用| 2输入或门;特性 •对称的输出阻抗 •高抗干扰 •ESD保护: HBM EIA/JESD22-A114-A 超过2000 V MM EIA/JESD22-A115-A超过 200伏 •低功耗 •适度传输延迟 •非常小的5引脚封装 •输出能力:标准

74AHCT1G32GW PDF数据文档
