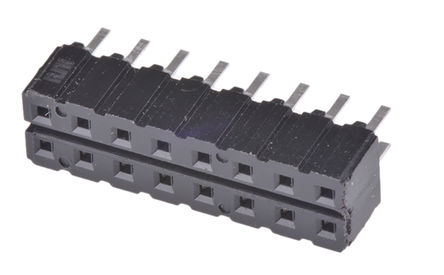

CES-108-01-T-D

SAMTEC  CES-108-01-T-D  板至板连接, 双路, CES系列, 16 触点, 插座, 2.54 mm, 通孔安装, 2 排

薄型 2.54mm 闭口插座板 - CES 系列

CES 系列板对板通孔闭口插座板，节距为 2.54mm。 这些板对板印刷电路板插座板具有薄型设计，带 3.25mm 焊接尾线。 这些 CES 系列板对板印刷电路板闭口插座板的主体由黑色玻璃填充聚酯制成，触点由无光泽镀锡的磷青铜制成。 使用这些薄型板对板插座板适宜的温度范围是 -55°C 至 +105°C。

部件号 CES-1XX-01-X-S 是单排插座板

部件号 CES-1XX-01-X-D 是双排插座板

### 注

这些 CES 系列薄型板对板 PCB 插座板可与以下部件配用：

TLW 系列薄型方形支柱管座：请参见库存号 765-6168（典型）

TSM 系列方形支柱管座：请参见库存号 765-6613（典型）。

TSW 系列方形支柱管座：请参见库存号 767-1044（典型）。

得捷:
CONN RCPT 16POS 0.1 TIN PCB

欧时:
### 薄型 2.54mm 闭口插座板 - CES 系列CES 系列板对板通孔闭口插座板，节距为 2.54mm。 这些板对板印刷电路板插座板具有薄型设计，带 3.25mm 焊接尾线。 这些 CES 系列板对板印刷电路板闭口插座板的主体由黑色玻璃填充聚酯制成，触点由无光泽镀锡的磷青铜制成。 使用这些薄型板对板插座板适宜的温度范围是 -55°C 至 +105°C。 部件号 CES-1XX-01-X-S 是单排插座板 部件号 CES-1XX-01-X-D 是双排插座板### 注这些 CES 系列薄型板对板 PCB 插座板可与以下部件配用： TLW 系列薄型方形支柱管座：请参见库存号 765-6168（典型） TSM 系列方形支柱管座：请参见库存号 765-6613（典型）。 TSW 系列方形支柱管座：请参见库存号 767-1044（典型）。### 2.54 mm 板对板和线对板 - Samtec

e络盟:
板至板连接, 双路, CES系列, 16 触点, 插座, 2.54 mm, 通孔安装, 2 排

艾睿:
Safety is an important concern when designing electronic devices. Samtec&s;s socket strip CES-108-01-T-D header connector helps protect your equipment from accidental shortages. This SKT connector&s;s 16 contacts that are made out of phosphor bronze and plated with tin over nickel. It has a socket type gender. It has a straight body orientation. This is a 2-row connector. Its pitch is 2.54 mm. It has a maximum voltage rating of 400 VAC. This device has a maximum current rating of 5.5 A/contact. In order to ensure parts aren&s;t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. CES-108-01-T-D is housed in black polyester. This connector has an operating temperature of -55 to 105 °C. It uses the solder termination method. This product is 20.32 mm long, 5.08 mm tall and 5.59 mm deep.

安富利:
Conn Socket Strip SKT 16 POS 2.54mm Solder ST Thru-Hole Tube

Chip1Stop:
Conn Socket Strip SKT 16 POS 2.54mm Solder ST Thru-Hole Tube

Verical:
Conn Socket Strip SKT 16 POS 2.54mm Solder ST Thru-Hole Tube

Newark:
# SAMTEC  CES-108-01-T-D  Board-To-Board Connector, 2.54 mm, 16 Contacts, Receptacle, CES Series, Through Hole, 2 Rows

Win Source:
CONN RCPT 16POS 0.1 TIN PCB / 16 Position Receptacle Connector 0.100" 2.54mm Through Hole Tin
