UMD12

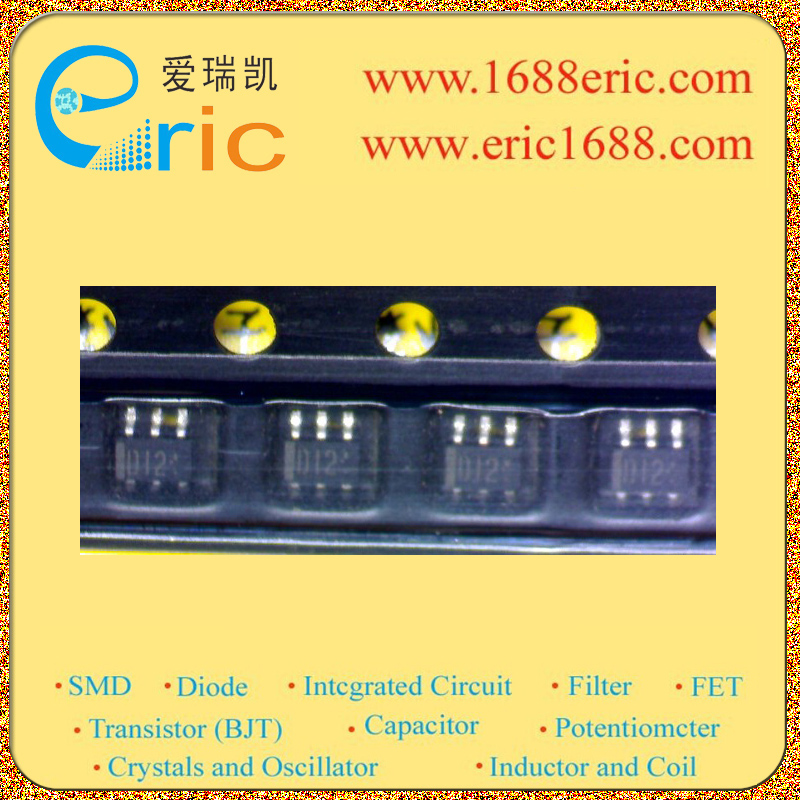

UMD12 NPN+PNP复合带阻尼三极管 50V/-50V 100mA/-100mA 150mW/0.15W SOT-363/UMT6/SC-88/SC70-6 标记D12 开关电路 逆变器 接口电路 驱动电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V/-50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V/-50V 集电极连续输出电流IC Collector CurrentIC| 100mA/-100mA Q1基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 47KΩ/Ohm Q1电阻比R1/R2 Q1 Resistance Ratio| 1 Q2基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2| 47KΩ/Ohm Q2电阻比R1/R2 Q2 Resistance Ratio| 1 直流电流增益hFE DC Current GainhFE| 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 150mW/0.15W Description & Applications| Features • Power management dual digital transistors • Both the DTA144E and DTC144E in a EMT or UMT package. 描述与应用| 特点 •电源管理（双数字晶体管） •DTA144E一个EMT或UMT包的DTC144E
