MCP4XXXDM-DB

MICROCHIP  MCP4XXXDM-DB  套件, MCP4XXX DIGIPOT 子板

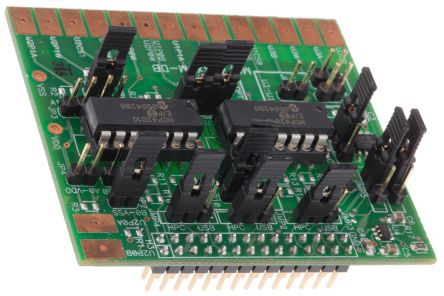

MCP4XXX 数字电位计子板

MCP4xxx 数字电位计子板使系统设计人员能够快速评估 Technology 的 MCP42XXX 和 MCP402X 数字电位计的运行情况。 MCP42XXX 是双数字电位计器件，特性与单数字电位计器件MCP41XXX 相同。 MCP402x 设备是非易失器件，特性与易失性存储器版本 MCP401X 相似。 此板支持两个 MCP42XXX 器件，允许电阻器网络“堆叠”，并构成可编程且带窗口的数字电位计和 MCP402X 器件，该数字电位计和 MCP402X 器件可用 MCP401X 替换。

使用 28 引脚插头将插头连接接口，再连接至 PICDEM 板，包括：PICDEM HPC Explorer 演示板、PICDEM FS USB 演示板、PICDEM2 Plus 演示板（版本 5 或更高版本）和 PICDEM LCD

TC1240A 电压倍增器，可产生 VIHH 电压，适用于 WiperLock Technology 评估

跨接器，用于配置 U1-Pot0、U2-Pot0 和 U2-Pot1 端子连接

跨接器，适用于 MCP4021 Pot（A、W 和 B），可用于替换所需电路中的 U1-Pot0

跨接器，用于路由来自 PICDEM HPC 演示板或 PICDEM FS USB 演示板的信号（SI、SO、SCK 和 CS）

垫片，便于轻松连接至数字电位计信号，包括电阻器网络终端和串行接口信号
