742791
WURTH ELEKTRONIK 742791 电感套件, WE-CBF 1206 1806 1812
贴片式铁氧体设计 - WE-CBF 系列
Wurth Elektronic 的这些 WE-CBF 系列铁氧体设计套件包含特殊的贴片式芯片铁氧体磁珠，可在印刷电路板上直接安装。WE-CBF 套件为铁氧体提供出色的抗电磁干扰特性和低直流电阻。放在与干扰源非常近的位置时，即使是最小尺寸的 0402，最大阻抗也能达到 1000 Ω。推荐用于回流焊接，WE-CBF 铁氧体特别适用于数据线路滤波和配电电压解耦。
### 特点和优势：
可靠的镍锡电极
额定电流高达 6A
工作温度：-55°C 至 +125°C
### WE-CBF 贴片式铁氧体设计套件的应用包括：-
高速：高速贴片式铁氧体 WE-CBF 在较低频率范围具有较低阻抗，因此对于快速信号，它们只具有低衰减。例如 USB 2.0、IEEE 1394、LVDS。
宽频带：宽频带贴片式铁氧体 WE-CBF 已能在低频率范围呈现高阻抗。因此它们在整个频谱范围内均为宽频带。例如控制信号 RS232、RS422、直流/直流转换器。
高电流：高电流贴片式铁氧体 WE-CBF 设计用于高电流（超过 1A）。额定电流是指 40K 自加热。
###
**WE-CBF 贴片式铁氧体设计套件 - 小尺寸 **
7622092
****
Wurth Elektronik 设计套件 742790 包含全系列 0402、0603 和 0805 WE-CBF 贴片式铁氧体，用于在电压电源和接口中使用。
###

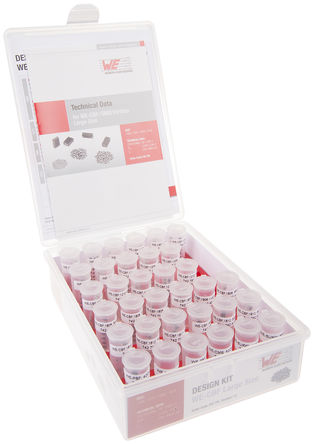

**WE-CBF 贴片式铁氧体设计套件 - 大尺寸 **
7622102
****
Wurth Elektronik 设计套件 包含全系列 1206、1210、1806 和 1812 WE-CBF 贴片式铁氧体，用于在电压电源和接口中使用。此外，该设计套件还包含 WE-PBF 功率铁氧体磁珠、WE-CMS 共模铁氧体磁珠、WE-SUKW 贴片式 6 孔铁氧体磁珠。
**WE-CBF SMD Ferrite Design Kit 742790 - Small Size ** | 7622092
---|---
**Wurth MPN** | **Qty**
742 792 701 | 2 x 15
742 792 74 | 2 x 15
742 792 780 | 2 x 15
742 792 71 | 2 x 15
742 792 72 | 2 x 15
742 792 79 | 2 x 15
742 792 68 | 3 x 10
742 792 67 | 3 x 10
742 792 606 | 3 x 10
742 792 653 | 3 x 10
742 792 62 | 3 x 10
742 792 63 | 3 x 10
742 792 65 | 3 x 10
742 792 66 | 3 x 10
742 792 693 | 3 x 10
742 792 604 | 3 x 10
742 792 602 | 3 x 10
742 792 624 | 3 x 10
742 792 641 | 3 x 10
742 792 651 | 3 x 10
742 792 0 | 3 x 10
742 792 02 | 3 x 10
742 792 042 | 3 x 10
742 792 038 | 3 x 10
742 792 04 | 3 x 10
742 792 05 | 3 x 10
742 792 093 | 3 x 10
742 792 011 | 3 x 10
742 792 06 | 3 x 10
742 792 063 | 3 x 10
742 792 023 | 3 x 10
742 792 037 | 3 x 10
742 792 040 | 3 x 10
742 792 097 | 3 x 10
**WE-CBF SMD Ferrite Design Kit 742791 - Large Size ** | 7622102
---|---
**Wurth MPN** | **Qty**
742 792 1 | 3 x 10
742 792 11 | 3 x 10
742 792 122 | 3 x 10
742 792 13 | 3 x 10
742 792 133 | 3 x 10
742 792 14 | 3 x 10
742 792 112 | 3 x 10
742 792 15 | 3 x 10
742 792 121 | 3 x 10
742 792 18 | 3 x 10
742 792 141 | 3 x 10
742 792 30 | 3 x 10
742 792 3 | 3 x 10
742 792 310 | 3 x 10
742 792 311 | 3 x 10
742 792 312 | 3 x 10
742 792 4 | 1 x 15
742 792 42 | 1 x 15
742 792 410 | 1 x 15
742 792 411 | 1 x 15
742 792 45 | 1 x 15
742 792 44 | 1 x 15
742 792 5 | 3 x 5
742 792 50 | 3 x 5
742 792 510 | 3 x 5
742 792 511 | 3 x 5
742 792 515 | 3 x 5
742 792 52 | 3 x 5
742 793 0 | 1 x 10
742 793 1 | 10
742 793 2 | 10
742 752 1 | 5
742 751 1 | 5
742 751 2 | 5
