RN2710

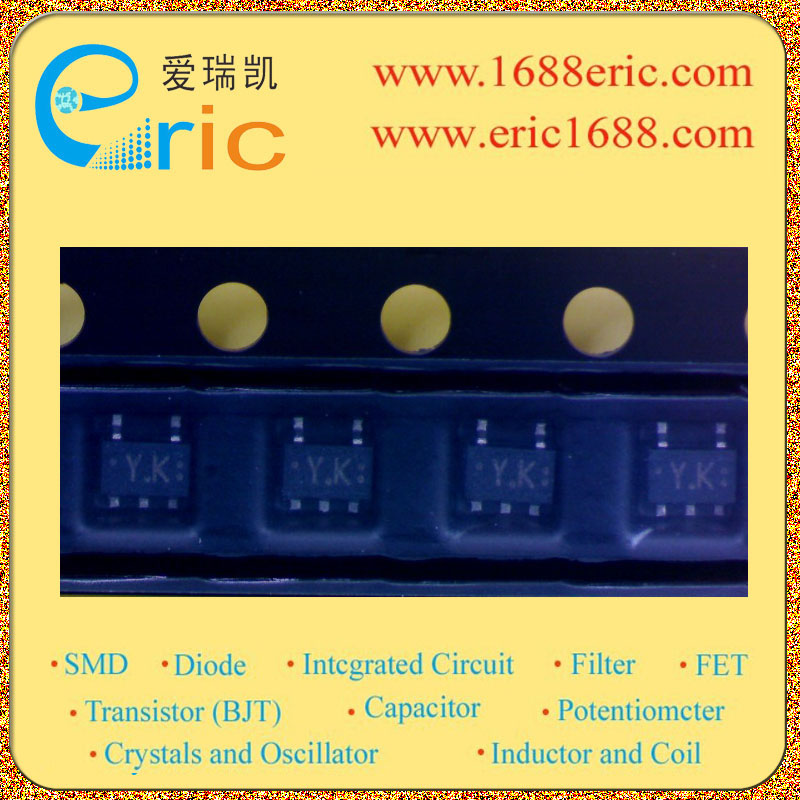

RN2710 PNP+PNP复合带阻尼三极管 -50V -100mA HEF=120~400 R1=4.7KΩ 200mW/0.2W SOT-353/usv/SC70-5 标记YK 开关电路 逆变器 接口电路 驱动电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | -50V 集电极连续输出电流IC Collector CurrentIC | -100MA/-0.1A 基极输入电阻R1 Input ResistanceR1 | 4.7KΩ 基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 | 直流电流增益hFE DC Current GainhFE | 120~400 截止频率fT Transtion FrequencyfT | 200MHZ 耗散功率Pc Power Dissipation | 0.2W 描述与应用 Description & Applications | 　开关,逆变器电路,接口电路 　　和驱动电路应用 　　

.

包括两个设备USV超超级迷你类型与5领导 　　*内置偏置电阻 　　*简化电路设计 　　*减少数量的零部件和制造过程 技术文档PDF下载 | 在线阅读
