TG310

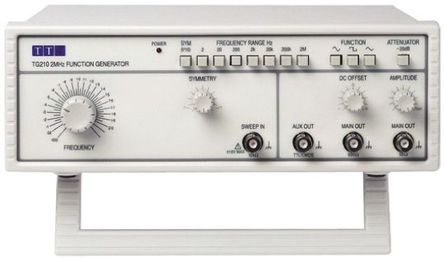

Aim-TTi TG210 函数发生器频率范围：0.002 Hz - 2 MHz 频率输入电压：± 10V 电源：110/ 120 V 交流（额定）；220/ 240 V 交流（由后部和面板调整额定） CMOS 输出电平：0 到 +5 V 输入/输出阻抗：10 k Ω（输入）；50 和 600 Ω（输出） 上升/下降比率：正弦波失真：25dB 下降（2M 范围） 正弦波均整度：± 0.2 dB 到 200 kHz；± 1 dB 到 2 MHz 方形波对称：1:9 到 9:1 三角波线性：大于 99% 到 200 kHz TTL 输出：是 TTL 输出电平：0 到 +5V 衰减器：0dB；-20dB 游标或外部电压频率变化比 1000:1 可变直流偏移，零停止 可变对称，恒定频率 两个开关可选范围，每个范围具有 40dB 游标控制（TG230 无 600Ω 输出） 20V 峰间值输出（从 50Ω 或 600Ω），加 TTL/CMOS 输出 可变 ±10V 直流偏移，零停止 开关型 -20dB 衰减器和 40dB 调整游标 坚固的 ABS 外壳，带有多位置手柄/支架 游标精确度 | 通常为满刻度的 ±5% ---|--- 扫描输入 | 对于 1000:1 扫描，0 到 3V，Zin = 10kΩ 正弦失真 | 25dB 下降（2M 范围） 三角线性 | 优于 99% 至 200kHz 方形波 | 标间比率 1:1 ±1% 到 100kHz 直流偏置 | ±10V 0dB 或 ±1V（-20dB 衰减器） 输出电动势 | 200mV 到 20V 峰间值（0dB 衰减器）10mV 到 2V 峰间值（-20dB 衰减器） 输出阻抗 | 50Ω 到 600Ω（通过独立插座） 辅助输出 | 0 到 +5V，用于驱动 CMOS 或 TTL 负载 ### Aim-TTi TG200 系列

The is a basic 3MHz function generator which offers very high waveform quality at all frequencies and levels. Frequency is set using a calibrated venire knob. The feature set includes variable symmetry and variable dc offset with centre detent. Output impedances of 50R and 600R are supported via separate output sockets.

.

0.003Hz to 3MHz frequency range

.

High waveform quality at all frequencies & levels

.

20mV to 20V pk-pk from 50R or 600R

.

Auxiliary TTL/CMOS output

.

Variable symmetry with constant frequency

.

Variable DC offset with zero detent

.

1000:1 frequency change by vernier or sweep voltage
