B65646A0250A027

PM 50-114 铁氧体磁芯### PM 磁芯的应用用于电源中继器 用于储存高能定时电源装置中的线圈 在通信技术和工业电子领域中 ### 支架（夹子和基板）带有螺母和垫圈 用于底盘组件或印刷电路板用于底盘组件 ，安装线圈时，焊接连接必须位于最上端 尺寸 mm --- 芯类型 | ød1 | ød2 | ød3 | d4 | h1 | h2 | 装配尺寸 长 x 宽 x 高 mm PM 50//39 | 50-1.7 | 39.0+1.3 | 20.0-6 | 5.4+0.2 | 39-0.4 | 26.4+0.8 | 65 x 52 x 45 PM 62//49 | 62-2.0 | 48.8+1.5 | 25.5-0.8 | 5.4+0.2 | 49-0.4 | 33.4+0.8 | 76 x 64 x 55 PM 74//59 | 74-2.5 | 57.5+1.8 | 29.5-1.0 | 5.4+0.3 | 59-0.6 | 40.7+0.8 | 85.5 x 75 x 65 **磁芯套件符合 DIN 41989 标准** | AL 额定值 nH | 材料 | 类型 ---|---|---|--- PM 50//39 | 250 | N27 | B65646A250A27 PM 50//39 | 7400，无气隙 | N27 | B65646AR27 PM 62//49 | 9200，无气隙 | N27 | B65684AR27 PM 62//49 | 315 | N27 | B65684A315A27 PM 62//49 | 9200，无气隙 | N87 | B65684AR87 PM 74//59 | 10000，无气隙 | N27 | B65686AR27 PM 74//59 | 315 | N27 | B65686A315A27 PM 74//59 | 10000，无气隙 | N87 | B65686AR87 **线圈架由聚对苯二甲酸酯 GV 制成 UL94V-0** | ANmm2 | 焊接触点 | 类型 PM 50 | 154 | 14 | B65647B1014T1 PM 62 | 270 | 16 | B65685B1016T1 PM 62 | 270 | - | B65685A1000T1 PM 74 | 270 | 18 | B65687A1018T1 磁形式特征 --- 芯类型 | ΣI/A mm-1 | Iemm | Aemm2 | Aminmm2 | Vemm3 PM 50//39 | 0.227 | 84 | 370 | 280 | 31 000 PM 62//49 | 0.191 | 109 | 570 | 470 | 62 000 PM 74//59 | 0.162 | 128 | 790 | 630 | 101 000 ### 变压器铁氧体套件 - 磁芯表中的 AL 值适用于包含两个半芯且无气隙的磁芯组。磁芯 ETD 符合 IEC 51CO276 标准

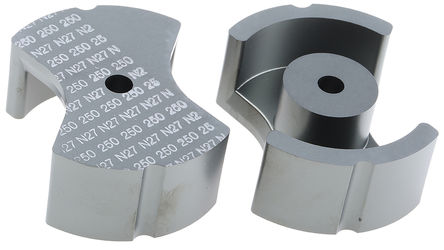

PM 50-114 铁氧体磁芯

### PM 磁芯的应用

用于电源中继器

用于储存高能定时电源装置中的线圈

在通信技术和工业电子领域中

### 支架（夹子和基板）

带有螺母和垫圈

用于底盘组件或印刷电路板用于底盘组件

，安装线圈时，焊接连接必须位于最上端

### EPCOS 铁氧体磁芯

欧时:
Core ferrite PM50/39 N27 250nH 2mm gap

e络盟:
变压器铁芯, Gapped, PM, PM50/39, 高Q电感器, N27, 84 mm, 370 mm²

Verical:
Ferrite Core PM Core 50mm 39mm Power Transformer/Energy Storage Choke

Newark:
# EPCOS  B65646A0250A027  FERRITE CORE, N27, PM50/39, 250NH New
