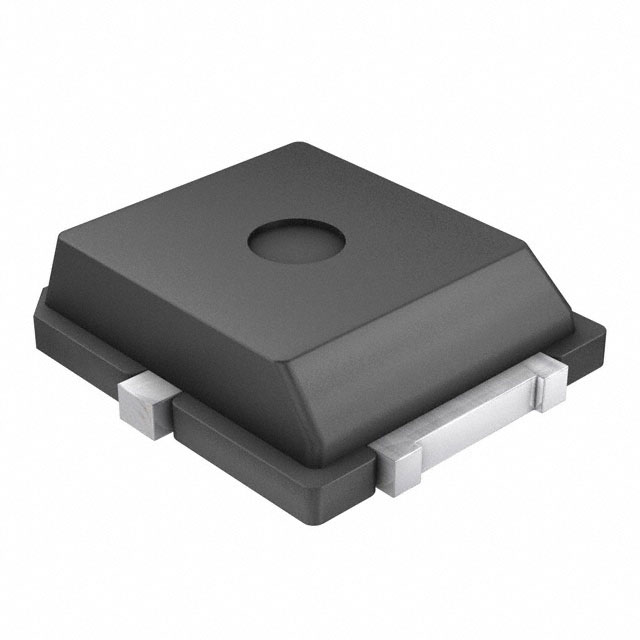

AFT27S012NT1
射频金属氧化物半导体场效应RF MOSFET晶体管 Airfast RF Power LDMOS Transistor, 728-2700 MHz, 1.26 W AVG., 28 V
Overview
The 1.26 W RF power LDMOS transistor is designed for cellular base station applications covering the frequency range of 728 to 2700 MHz.
MoreLess
## Features
* Greater negative gate-source voltage range for improved Class C operation
* Designed for digital predistortion error correction systems
* Universal broadband driven device with internal RF feedback
* RoHS compliant
## Features RF Performance Table
### 2100 MHz
Typical Single-Carrier W-CDMA Performance: VDD = 28 Vdc, IDQ = 90 mA, Pout = 1.26 W Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.1- .
- *Frequency** | **Gps
- .
- * | **ηD
- .
- * | **Output PAR
- .
- * | **ACPR
- .
- * | **IRL
- .
- *
\---|---|---|---|---|---
2110 MHz| 20.8| 22.0| 9.8| –41.1| –9
2140 MHz| 20.9| 22.6| 9.6| –40.7| –10
2170 MHz| 20.9| 22.8| 9.4| –40.8| –10
2200 MHz| 20.8| 22.9| 9.3| –40.4| –9
1\\. All data measured in fixture with device soldered to heatsink.
