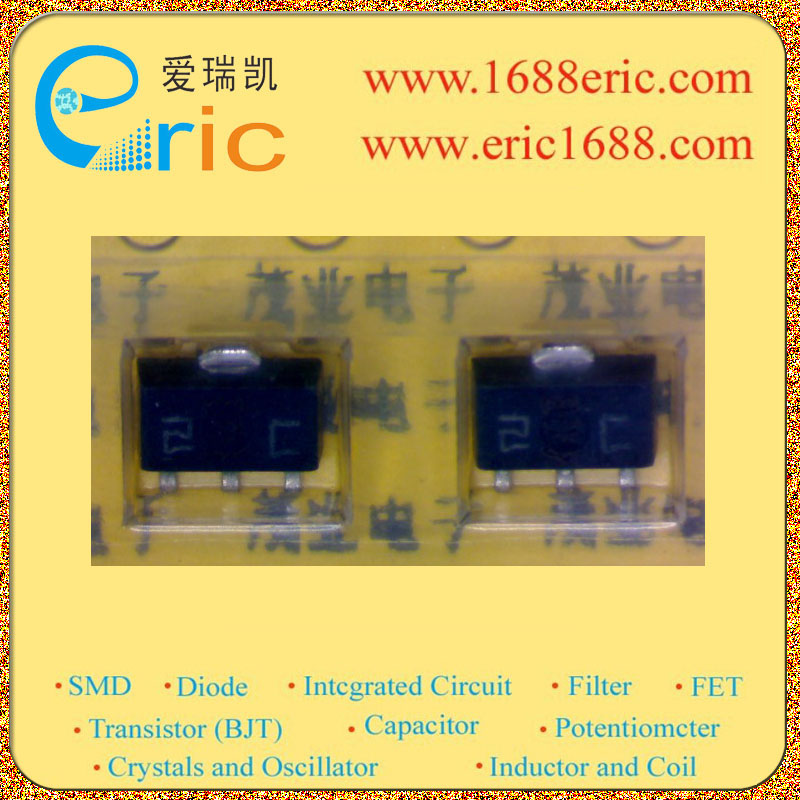

2SC5713

2SC5713 NPN三极管 20V 4A 400~1000

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 20V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 10V 集电极连续输出电流ICCollector CurrentIC| 4A 截止频率fTTranstion FrequencyfT| 直流电流增益hFEDC Current GainhFE| 400~1000 管压降VCE（sat）Collector-Emitter Saturation Voltage| <150mV/0.15V 耗散功率PcPower Dissipation| 1W Description & Applications| Silicon NPN epitaxial planar type High-Speed Switching Applications DC-DC Converter Applications Strobe Applications • High DC current gain: hFE = 400 to 1000 IC = 0.5 A • Low collector-emitter saturation voltage: VCE sat = 0.15 V max • High-speed switching: tf = 50 ns typ. 描述与应用| NPN硅外延平面型 高速开关应用 DC-DC转换器应用 频闪应用 •高直流电流增益：HFE=400〜1000（IC= 0.5 A） •低集电极 - 发射极饱和电压VCE（饱和）= 0.15 V（最大值） •高速开关：TF =50 ns（典型值
