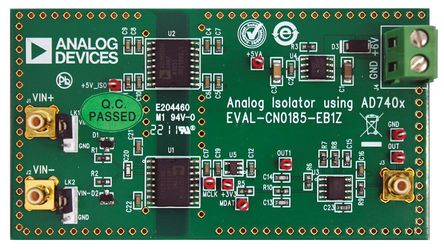

评估板，用于使用 AD7400A 的模拟隔离器

Analogue Devices 评估板可使用隔离式 Sigma-Delta 调制器、隔离式直流 - 直流转换器和有源过滤器来演示新型模拟至模拟隔离器。

电路基于 AD7400A，它是一种二阶、Sigma Delta 调制器，具有数字隔离 1 位数据流输出。 通过基于双、低噪声、轨对轨 AD8646 运算放大器的四重有源过滤器接收隔离的模拟信号。 采用 ADuM5000 作为隔离侧的电源，两侧均完全隔离，且仅为系统使用一个电源。 电路具有 0.05% 线性且受益于由 AD7400A 调制器和模拟滤波器提供的噪音整形。 典型应用包括电动机控制和电流分流监控，该电路还是基于光电隔离系统的极佳替代品。

### 评估板包括以下 IC：

AD7400A 隔离 Sigma-Delta 调制器

ADuM5000 隔离直流到直流转换器

AD8646 双 24 MHz 轨对轨输入/输出运算放大器

ADP121 150mA CMOS 线性调节器

ADP3301 高精确度 100 mA LDO 线性调节器

ADG849 3V/5V CMOS 0.5Ω SPDT/2:1 MUX

ADR443 超低噪声 LDO XFET 3.0V 参考
