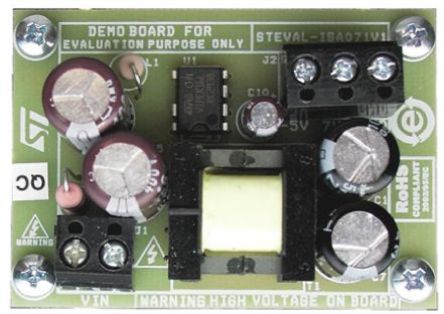

VIPer16 4W 非隔离 SMPS 演示板

开关式电源 SMPS 演示板专用于需要参考中性线 -5V 和 +7V 的电源应用。 在广泛的输入电压范围内，非隔离 SMPS 能提供 4W 输出功率。 这种能力也可应用于功率更高的输出或不同的电压范围。该 SMPS 生成 +5V 和 +12V。 +5V 可用于给 MCU 供电，直接驱动连接到中性线的三端双向可控硅开关元件，+12V 可用于给其他电路供电，如继电器、OA 等。

输入：

Vin：85 至 264V 交流有效值

f：45 至 66 Hz

输出：

12V 直流 ±10%（参考 -5V），160mA

-5V 直流 ±4%，400mA

最大输出功率：4W（欧洲适用 EU 范围高达 6W）

待机：230V 交流时 70mW

短路保护

绝缘：非隔离；N 连接至输出接地

EMI：符合 EN55022 B 类标准
