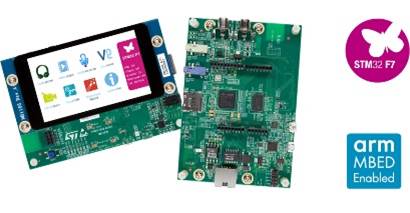

STM32F769I-DISCO
STMICROELECTRONICS STM32F769I-DISCO DISCOVERY BOARD, MCU 新
用于 STM32F769NI 微控制器的
**STM32F769I-DISCx** 开发套件以了解基于 ARM Cortex-M7 32 位内核的 STM32F7 系列微控制器。 该开发套件得益于音频、多传感器支持、图形、安全、视频和高速连接功能，适用于广泛的应用。 Arduino 连接支持提供无限扩展功能，可选择专业附加板。 可从制造商网页上下载最新版本的演示源代码及相关文档。 提供或不提供 TFT LCD 显示板。
216MHz STM32F769NIH6 Cortex-M7 内核微控制器，具有 2MB 闪存、532KB RAM
RAM 包括：368KB 数据、128KB 数据 TCM、16KB 指令 TCM、16KB L1 缓存和 4KB 备份
板载 512MB 四路 SPI NOR 闪存
板载 128MB（4M x 32 位）SDRAM
板载 WM8994 立体声音频编解码器
3.5mm 立体声音频线路输入插孔插座
3.5mm 立体声音频线路输出插孔插座
2 个扬声器输出
4 个 MP34DT01TR MEMS 麦克风，在 DFSDM 输入上
S/PDIF 输入和输出，在 RCA 插孔插座上
重置和用户按钮
MicroSD 卡插槽
MIPI DSI 显示器连接器
WiFi 或 Ext-EEP 子板连接器
USB OTG HS，通过 Micro-AB 连接器
ST LINK/V2-1，通过 Micro-B 连接器
符合 IEEE-802.3-2002 标准的以太网，通过 RJ45 连接器
板载 ST-LINK/V2-1，支持 USB 重新计数功能
USB ST-LINK 功能：虚拟 COM 端口，大容量存储，调试端口
电源选项：ST LINK/V2-1、USB 连接器、PoE、Arduino 或外部连接器、 USB 充电器
以太网供电 PoE，基于 IEEE 802.3af 标准
+3.3V 或 +5V 直流电源输出，用于外部电路
Arduino Uno V3 格式屏蔽连接器
全面的免费软件，包括多种示例，STM32Cube 封装的一部分
受多种集成开发环境支持
###
**RS 产品代码**
123-1055 STM32F769I-DISC0，带 B-LCD40-DSI1 4in 800 x 480 电容式触摸 LCD 显示面板
124-1568 STM32F769I-DISC1，无显示面板
