EVAL-3CH4CHSOICEBZ
ANALOG DEVICES EVAL-3CH4CHSOICEBZ 评估板, iCOUPLER®, 数据隔离器 新
数字隔离器评估板

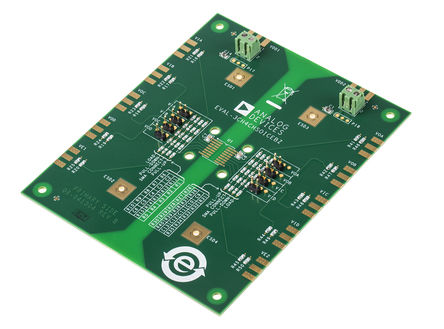

Analog Devices EVAL-3CH4CHSOICEBZ 是一款通用评估板，可用于数字隔离器。 该板设计用于采用 16 引脚 SOIC 封装的三通道和四通道数字隔离器，包括 SOIC-N 和 SOIC-W（JEDEC 标准）。 受支持的 iCoupler 设备列表可在用户指南中找到。
EVAL-3CH4CHSOICEBZ 板可评估 iCoupler® 数据传输功能的范围。 它还可独立为 iCoupler 隔离器的每侧供电，并在隔离器的两侧之间应用高差分电压。
板载螺钉接线端子可提供电源连接。 该板还包括最佳旁路电容器。 信号通道布线支持信号分布、环路，并提供位置，用于参考 VDD1/VDD2 和 GND1/GND2 平面的负载。 信号源可通过管座引脚或边缘安装 SMA 连接器（SMA 连接器单独订购）传导至该板。
**特点和优势**
访问 4 个数据通道
启用/禁用控制
多个连接类型
适用于电缆端接
支持印刷电路板边缘安装同轴连接器
### 注
如果应用的差分电压高于 60 V，则必须使用适合电压的外部安全措施。
