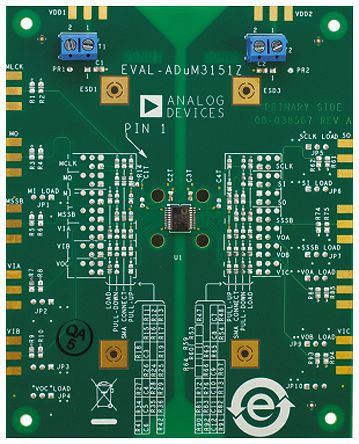

评估板，用于 ADuM315x 和 ADuM415x SPIsolator®

Analog Devices 的 EVAL-ADuM3151Z 是用于一系列 7 通道 SPIsolator® 数字隔离器的评估板。 此系列产品经优化处理，可用于隔离串行外设接口 SPI。

EVAL-ADuM3151Z 评估板提供 JEDEC 标准 20 引线 SSOP 衬垫布局。 它设计用于支持信号分布、回路和参考 VDDX 或 GNDX 的负载。 EVAL-ADuM3151Z 还提供最佳旁路电容。

将最佳印刷电路板 PCB 设计实践用于 4 层板，EVAL-ADuM3151Z 在隔离挡板每侧包括全功率和接地面。

EVAL-ADuM3151Z 评估板支持下列 SPIsolator® 模块：

ADuM3151ARSZ

ADuM3151BRSZ

ADuM3152ARSZ

ADuM3152BRSZ

ADuM3153ARSZ

ADuM3153BRSZ

ADuM4151ARIZ

ADuM4151BRIZ

ADuM4152ARIZ

ADuM4152BRIZ

ADuM4153ARIZ

ADuM4153BRIZ

EVAL-ADuM3151Z 的功能

\- 访问所有七个数据通道

\- 多种连接选项

\- 支持 Tektronix 有源探头

\- 供应电缆端接

\- 支持 PCB 边缘安装同轴连接器

\- 可轻松配置

\- 安装 SPIsolator® 数字隔离器：20 引线 SSOP 封装中的 ADuM3151BRSZ
