TC7SHU04FU

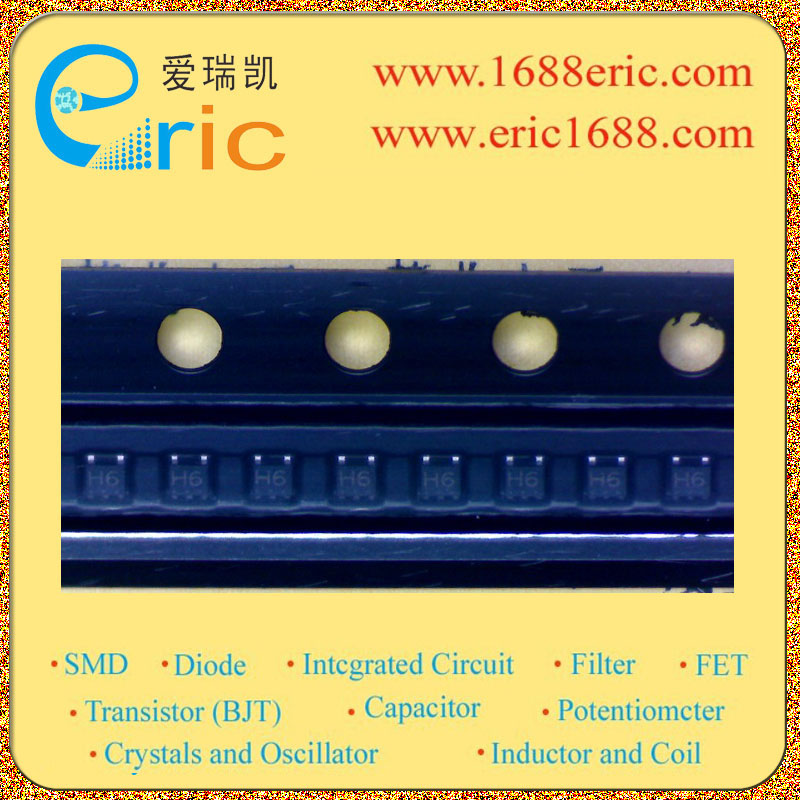

IC 反相器 TC7SHU04FU SOT-353/USV marking/标记 H6

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 2V~5.5V 静态电流IqCurrent - Quiescent Max| 2uA 输出高，低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.3v 高逻辑电平Logic Level - High| 1.7v 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 7.7ns @ 4.5V ~ 5.5V，50pF Description & Applications| INVERTER Un-Buffer ；High speed: tpd = 3.5 ns typ. at VCC = 5 V Low power dissipation: ICC = 2 μA max at Ta = 25°C High noise immunity: VNIH = VNIL = 10% VCC min 5.5V tolerant input. Wide operating voltage range: VCC opr = 2~5.5 V 描述与应用| 逆变器（非缓冲区）;高速：TPD = VCC= 5 V3.5纳秒（典型值） 低功耗：ICC= 2μA（最大值）在Ta= 25°C 高抗干扰性：VNIH= VNIL=10％VCC（分钟） 5.5V宽容输入。 宽工作电压范围：VCC（OPR）=2〜5.5 V
