R125237000

SMA 插头，用于柔性电缆直向 SMA 插头设计用于压接或焊接到小型或中型柔性电缆上。 这些连接器提供高级别性能并可用于所有高频应用。 阻抗： | 50 Ω ---|--- 工作频率： | 0 → 18 GHz H.F. 泄漏： | 最大 –60 + F GHz dB 绝缘电阻： | 最小 5000 MΩ 耐受性： | 500 次操作 工作温度： | –65 °C → +165 °C 材料 | \- 主体：  镀金不锈钢 \- 触点：  镀金铍青铜 \- 绝缘：  PTFE \- 密封：  硅树脂合成橡胶 ### Radiall SMA 镀金不锈钢SMA 连接器符合 MIL-C-39012 和 BS 9210 N006 标准，用于高性能射频应用。 连接器在各种常用半硬和柔性电缆应用中具有镀金不锈钢主体。  | **RG405** | **RG402 ** | **柔性电缆** ---|---|---|--- 频率范围 直流至： |   |   |       直向连接器 | 18GHz | 18GHz | 12.4GHz     直角连接器 | 12.4GHz | 12.4GHz | 12.4GHz VSWR 最大（f = 频率 GHz） |   |   |       直向连接器 | 1.07 + 0.01f | 1.05 + 0.01f | 1.15 + 0.02f     直角连接器 | 1.1 + 0.01f | 1.1 + 0.01f | 1.15 + 0.03f 绝缘电阻最小值 | 5000MΩ | 5000MΩ | 5000MΩ 触点电阻最大值 |   |   |       中心触点 | 3mΩ | 3mΩ | 3mΩ     外部触点 | 4mΩ | 4mΩ | 4mΩ 工作电压 | 350V 交流 | 500V 交流 | 250V 交流 耐电压 | 1000V 交流 | 1500V 交流 | 750V 交流

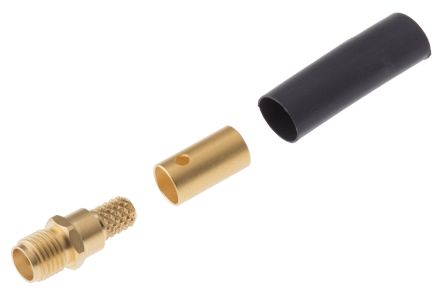

直向 SMA 插头，用于柔性电缆

直向 SMA 插头设计用于压接或焊接到小型或中型柔性电缆上。

这些提供高级别性能并可用于所有高频应用。

阻抗： | 50 Ω

---|---

工作频率： | 0 → 18 GHz

H.F. 泄漏： | 最大 –60 + F GHz dB

绝缘电阻： | 最小 5000 MΩ

耐受性： | 500 次操作

工作温度： | –65 °C → +165 °C

材料 | \- 主体：  镀金不锈钢

\- 触点：  镀金铍青铜

\- 绝缘：  PTFE

\- 密封：  硅树脂合成橡胶

欧时:
SMA STRAIGHT FEMALE PLUG

艾睿:
Conn SMA 0Hz to 12.4GHz 50Ohm Crimp ST Cable Mount F Gold Over Nickel

RfMW:
SMA F STR CR 5/50S C100
