TDR1000/3

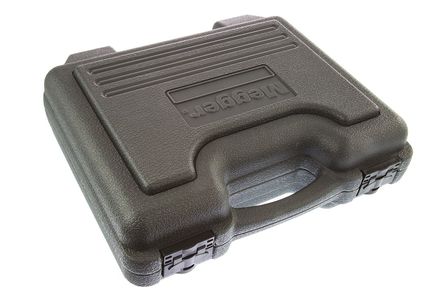

Megger TDR 1000/3 Megger TDR1000/3 是手持式、紧凑型时间域反射计，用于查找金属电缆上的故障。 它具有最小分辨率 0.1 m/0.3 ft 和最大范围 5 km/15 kft，这取决于选定的速度因数和电缆类型。 提供四个输出阻抗（25、50、75 和 100 Ω）且速度因数介于 0.2 和 0.99 之间，符合电缆测试要求。TDR1000 具有简单选择选项，与 4 路控制开关一起可为用户提供直观操作。 TDR1000/3 随附微型夹测试引线 764-2822 双光标提供两点之间距离的即时指示 自动设置，用于瞬时使用 超快速脉冲，用于近端故障识别 跟踪保持功能，允许电缆之间进行比较 IP54 等级提供现实生活工作 设计用于在所有金属电缆对上使用 背光图形单色 LCD 256 x 128 可调显示器对比度 分辨率为 0.1 m 适用于电信 TNV-3 电路或 150V CAT IV 电源电路上 不需要电源块滤波器 环境保护等级达 IP54 自动选择输出阻抗（介于 25、50、75 和 100Ω 之间） 2ns 脉冲，用于近端故障位置 自动选项选择增益和脉冲，用于每个范围 显示距离（以米或尺为单位） 使用 5 节 AA LR6 原电池（提供） 随附 5 x AA 电池、硬携带箱、微型夹测试引线组、用户指南 CD 电缆故障定位器

The is a hand held, compact Time Domain Reflectometer for locating faults on metallic cables. It has a minimum resolution of 0.1m and a 5km maximum range depending on velocity factor selected and cable type. Four output impedances are available 25, 50, 75, and 100R and a velocity factor between 0.2 and 0.99 will meet any cable test requirements.

.

Simple operation

.

AUTO set up for instant use

.

Ultra fast pulse for near end fault identification

.

Trace HOLD feature to allow comparison between cables

.

IP54 rating offers real life working

.

Designed for use on all metallic cable pairs

.

Backlit graphics monochrome LCD 256x128

.

Adjustable display contrast

.

2m test leads with 2x 4 mm shrouded connector to miniature crocodile clips

.

For use on Telecom TNV-3 circuit, or 150V CAT IV power circuits

.

Power blocking filter not required

.

2ns pulse for near end fault location

.

Display distance in metres or feet

.

Dimensions: 230x115x48mm

.

Weight: 600g
