2SC4681

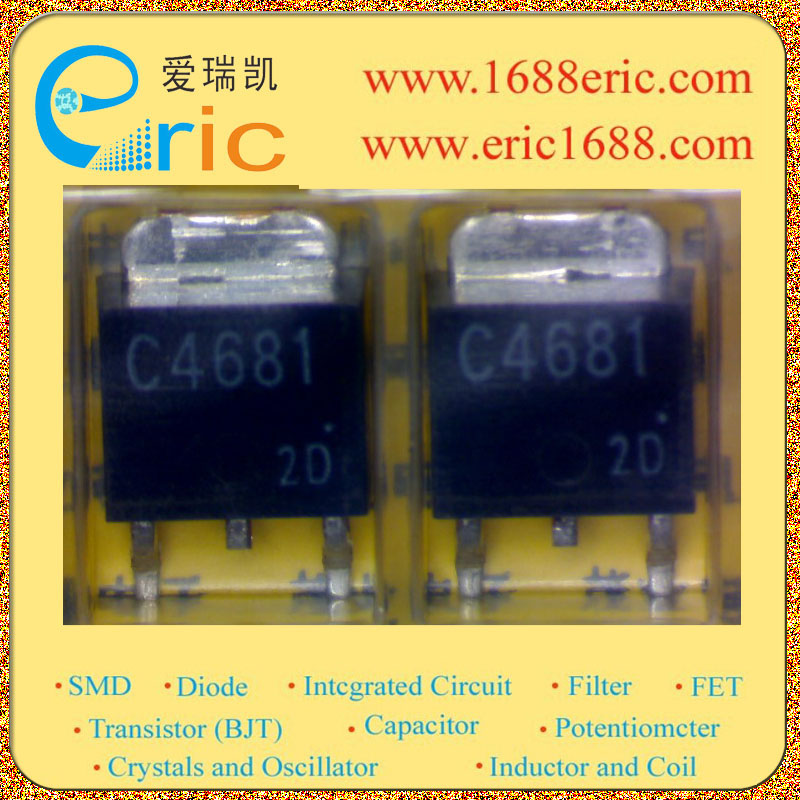

2SC4681 NPN三极管 30V 3A 150MHz 200~600 330mV/0.33V TO-252/DPAK/PW-Mold marking/标记 C4681 功率放大器

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 30V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 10V 集电极连续输出电流ICCollector CurrentIC| 3A 截止频率fTTranstion FrequencyfT| 150MHz 直流电流增益hFEDC Current GainhFE| 200~600 管压降VCE（sat）Collector-Emitter Saturation Voltage| 330mV/0.33V 耗散功率PcPower Dissipation| 1W Description & Applications| Features •TOSHIBA Transistor Silicon NPN Epitaxial Type •Strobe Flash Applications Medium Power Amplifier Applications •Excellent hFE linearity : hFE 1 = 200 to 600 VCE = 2 V, IC = 0.5 A : hFE 2 = 140 min, 200 typ. VCE = 2 V, IC = 3 A •Low collector saturation voltage : VCE sat = 0.5 V max IC = 3 A, IB = 60 mA •Complementary to 2SA1802 描述与应用| 特点 •的硅NPN外延型 •闪光灯应用中功率放大器应用 •优秀的HFE线性：HFE（1）=200〜600（VCE= 2 V，IC= 0.5 A）：HFE（2）=140（分钟），200（典型值）（VCE=2 V，IC=3 ） •低集电极饱和电压VCE（星期六）=0.5 V（最大值）（IC= A，IB=60毫安） •互补2SA1802
