RN2971FE

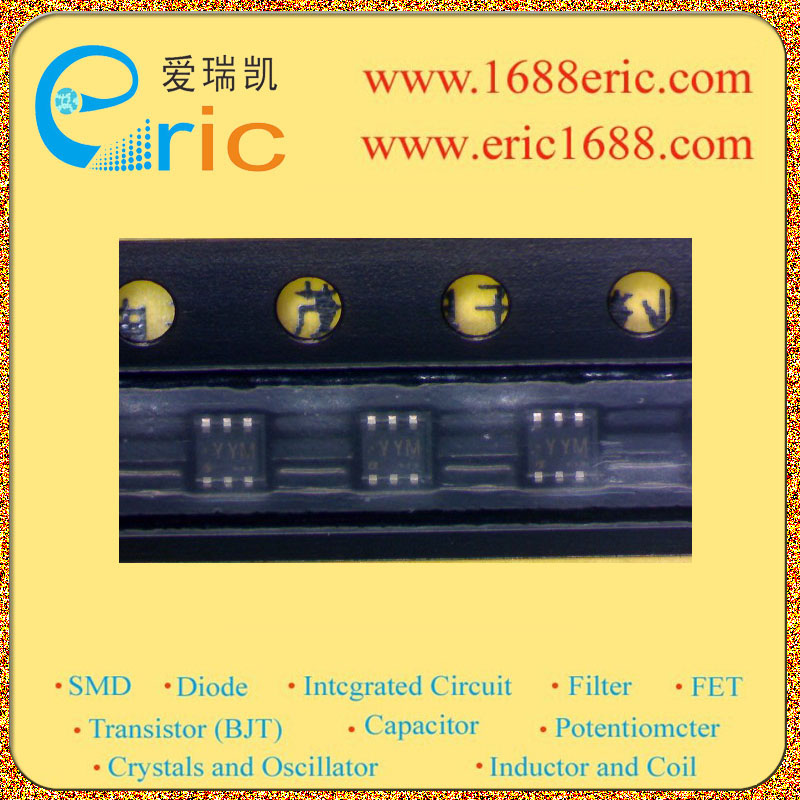

RN2971FE PNP+PNP复合带阻尼三极管 -50V -100mA HEF=120~400 R1=10KΩ 100mW/0.1W SOT-563/ES6 标记YYM 开关电路 逆变器 接口电路 驱动电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | -50V 集电极连续输出电流IC Collector CurrentIC | -100MA/-0.1A 基极输入电阻R1 Input ResistanceR1 | 10KΩ 基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 | 直流电流增益hFE DC Current GainhFE | 120~400 截止频率fT Transtion FrequencyfT | 200MHZ 耗散功率Pc Power Dissipation | 0.1W 描述与应用 Description & Applications | 　硅PNP晶体管外延类型PCT过程偏置电阻内置晶体管 　　开关,逆变器电路、接口电路和 　　驱动电路的应用。 　　在晶体管中加入一个偏置电阻减少零件数。 　　减少零件数使生产更加紧凑 　　设备和保存组装成本。 技术文档PDF下载 | 在线阅读
