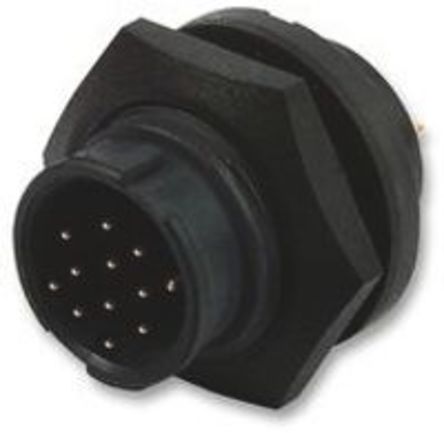

EN3P12M26SX

Switchcraft 的这款 EN3 系列面板安装连接器以牢固连接和出色的环境品质著称 — 在防水性方面超过海岸警卫队的要求。### 注电缆连接器能插接直通连接器和面板连接器(插头到插座,反之亦然)。 直插式连接器**不能**插接面板连接器。 ### Switchcraft EN3 和 EN2 系列小型防风雨密连接器,带整体式 O 型环和衬垫,提供卓越的防漏性能,部件数量少。 当配对或盖好时,IP68 等级的性能使他们非常适合过程控制、航海、医疗器械、运输、工业电子应用和类似恶劣环境。定位键槽和 1//4 转闭锁机制可防止未校准和意外断开。 电缆安装组件特有一个咬合到位的应力消除机制。 热塑橡胶护罩推入配合连接器后端,能进一步消除应力,接受最大 6.7mm 直径的电缆可选的保护封盖单独订购,用于保护不用时的面板插头和插座。主体材料 | 面板主体和触点锁闭盘:热塑聚合体玻璃纤维。 内部:热塑橡胶 ---|--- 每触点在隔离条件下的额定电流 | 7.5A(仅 3.0A –12 路) 电压额定值 | 240V 交流 触点电阻 | ≤ 3mΩ 绝缘电阻 | 100MΩ 温度范围 | -40 至 +65°C 触点材料 | 铜合金,镀金镍镀层 端接类型 | 焊接桶 线规 | 20 awg(26awg - 仅 12 路) 接合次数 | >600 易燃性等级 | UL94V-0 ### 注电缆连接器只能插接直插式连接器和面板连接器(插头到插座,反之亦然)。 直插式连接器不能插接面板连接器。

面板安装

Switchcraft 的这款 EN3 系列面板安装以牢固连接和出色的环境品质著称 — 在防水性方面超过海岸警卫队的要求。

### 注

电缆连接器能插接直通连接器和面板连接器(插头到插座,反之亦然)。 直插式连接器
.
*不能**插接面板连接器。

得捷:
CONN RCPT MALE 12P GOLD SLDR CUP


欧时:
EN3P12M26SX Switchcraft 面板安装 连接器 EN3 系列 12路, 公芯 直向


贸泽:
标准环形连接器 12P MALE PANEL


艾睿:
Use only the best weathertight EN3P12M26SX connector from Switchcraft to create a solid connection for your cylindrical cable housing. This male connector&s;s 12 contacts that are made out of copper alloy and plated with gold over nickel. It has a receptacle type gender. It has a straight body orientation. This device has a maximum current rating of 3 A. This product comes packaged in bulk, so the parts will be stored loosely. It uses the solder cup termination method. This product is 25.32 mm long with a diameter of 20.62 mm.


Allied Electronics:
IP68 12 way panel mount plug, 7.5A 240Vac
