TMDS2MTRPFCKIT

TEXAS INSTRUMENTS  TMDS2MTRPFCKIT  开发套件, F28035, 双电机/PFC

Piccolo 双电机控制和 PFC 开发人员套件

基于 Piccolo F28035 的双电机控制和 PFC 开发人员套件演示了 Piccolo 微控制器的实时控制功能，其为经济型应用提供针对现场的电机控制和功率因数校正。 该套件包含启动开发所需的一切：带板载隔离 USB JTAG 仿真的电机控制基板、F28035 ControlCARD、两个永磁 BLDC 电机和桌面直流电源。 此套件中所含软件可使用针对现场的无传感器控制技术控制多达两个永磁电机，并针对套件内所含的电机进行了调节。 此软件还可对两相交错功率因数校正 PFC 级进行数字控制。

使用 DRV8402 IPM 模块对两个永磁 BLDC 电机进行针对现场的无传感器控制

PFC 提供交流输入的电流成型并调节直流母线

使用 C2000 的片上 PWM 和 ADC 外围设备，进行带反馈的闭环数字控制。

板载隔离 JTAG 仿真

PFC 级过电流和过电压保护以及每个变压器部分的过电流保护

UART 通信管座可用于主机控制

硬件开发人员封装，包括示意图、物料清单、Gerber 文件等

### 随附

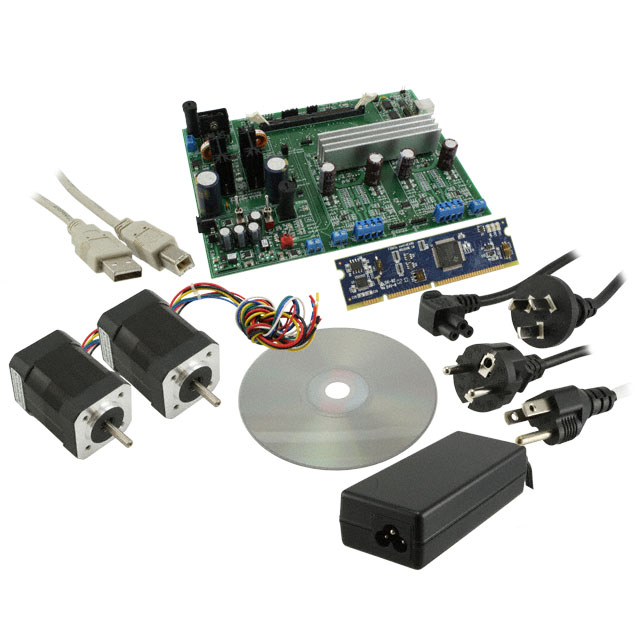

Piccolo F28035 controlCARD、24V 直流台式电源、2x55W 永磁 BLDC 电机、带 32KB 代码长度限制的 Code Composer V3.3、详细示例软件和文档、完整硬件示意图、Gerber 文件等
