ADM00399

MCP16301 降压-升压演示板MCP16301 高电压降压-升压演示板设计用于在 5V 至 30V 输入下工作，并可将输出调节至 12V。 测试点适用于输入功率和负载，使用户能够查看全系列的降压-升压演示板功能。 MCP16301 高电压降压-升压演示板由小型表面安装组件组成，以便用于高电压降压设计的应用尺寸。输入电压范围：4.0V 至 30V 输出电压范围：2.0V 至 15V 效率高达 96%（典型） 2% 输出电压精确度 集成 N 通道开关：460mΩ 500 kHz 固定频率 低设备断路电流 峰值电流模式控制 内部补偿 内部软启动 循环峰值电流限制 欠压锁定 UVLO：3.5V 过温保护 ### 开关电压调节器，Microchip

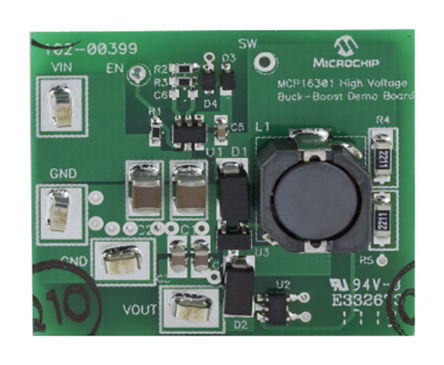

MCP16301 降压-升压演示板

MCP16301 高电压降压-升压演示板设计用于在 5V 至 30V 输入下工作，并可将输出调节至 12V。 测试点适用于输入功率和负载，使用户能够查看全系列的降压-升压演示板功能。 MCP16301 高电压降压-升压演示板由小型表面安装组件组成，以便用于高电压降压设计的应用尺寸。

输入电压范围：4.0V 至 30V

输出电压范围：2.0V 至 15V

效率高达 96%（典型）

2% 输出电压精确度

集成 N 通道开关：460mΩ

500 kHz 固定频率

低设备断路电流

峰值电流模式控制

内部补偿

内部软启动

循环峰值电流限制

欠压锁定 UVLO：3.5V

过温保护

得捷:
BOARD DEMO BUCK BOOST MCP16301

立创商城:
ADM00399

欧时:
Microchip MCP16301 降压转换器 演示板 ADM00399

e络盟:
演示板, 用于高电压输入集成开关降压稳压器

艾睿:
MCP16301 DC to DC Converter and Switching Regulator Chip 2VDC to 15VDC Output Demonstration Board

Allied Electronics:
MCP16301 High Voltage Buck-Boost Demo BoardAnalog

安富利:
Demonstration Board For MCP16301 High Voltage Buck-Boost Switching Regulator
