TC7SA08FU

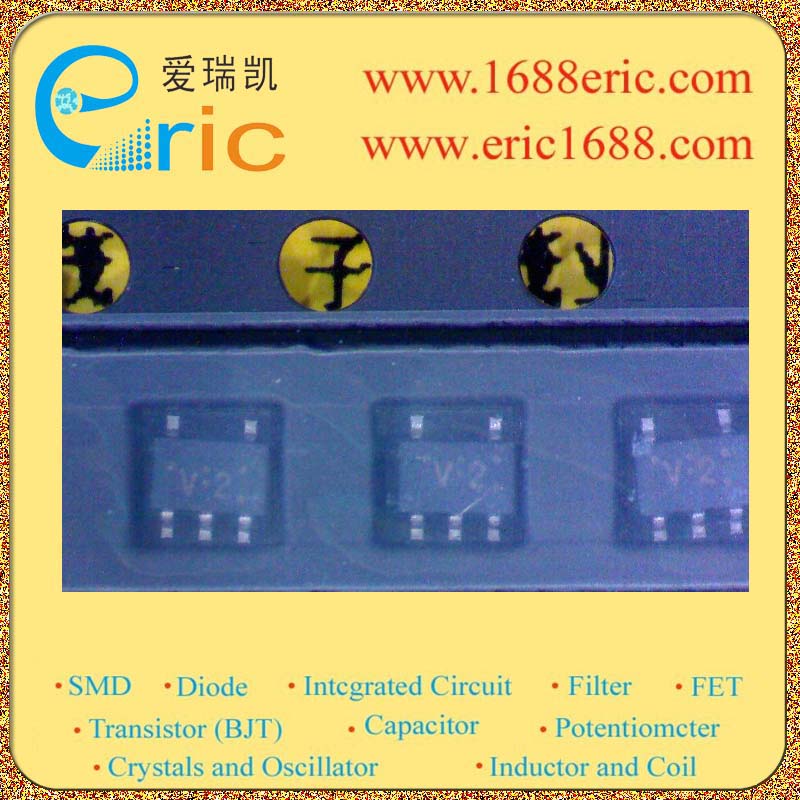

IC 与门 TC7SA08FU SOT-353/USV marking/标记 V2

逻辑类型Logic Type| 与门 AND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.8V~3.6V 静态电流IqCurrent - Quiescent Max| 20µA 输出高，低电平电流Current - Output High, Low| -24mA,24mA 低逻辑电平Logic Level - Low| 0.8v 高逻辑电平Logic Level - High| 2V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 2.8ns @ 3.3V，30pF Description & Applications| LOW-VOLTAGE 2-INPUT AND GATE WITH 3.6V TOLERANT INPUTS AND OUTPUTS ;Low voltage operation : VCC = 1.8 to 3.6 V • High speed operation : tpd = 2.8 ns max VCC = 3.0 to 3.6 V : tpd = 3.7 ns max VCC = 2.3 to 2.7 V : tpd = 7.4 ns max VCC = 1.8 V • High output current : IOH/IOL = ±24 mA min VCC = 3.0 V : IOH/IOL = ±18 mA min VCC = 2.3 V : IOH/IOL = ±6 mA min VCC = 1.8 V • 3.6-V tolerant inputs. • 3.6-V power down protection output. • TC74VCX08FT equivalent. 描述与应用| 低压2输入与非门和3.6 v宽容的输入和输出;低电压工作：VCC = 1.8至3.6 V •高速运行：TPD=2.8纳秒（最大值）（VCC=3.0〜3.6 V）    ：TPD=3.7纳秒（最大值）（VCC=2.3到2.7 V）   ：TPD =7.4纳秒（最大值）（VCC=1.8 V） •高输出电流：IOH/ IOL=±24 mA（分钟）（VCC=3.0 V）    ：IOH/ IOL=±18 mA（分钟）（VCC=2.3 V）   ：IOH/ IOL=±6 mA（分钟）（VCC=1.8 V） •3.6-V宽容的投入。 •3.6-V断电保护输出。 •相当于TC74VCX08FT。
