TES 5-1223
Traco 5W SMD 单/双输出调节隔离直流到直流转换器 - TES 5 系列5W 单/双输出调节隔离直流到直流高性能转换器模块，采用薄型 SMD 封装。 这些隔离直流到直流高性能转换器模块高效，工作温度高达 71°C（满载时）且内置 EMI 滤波器以符合 EN 55022 A 类和 FCC A 级。 这些隔离直流到直流转换器的典型应用包括电池供电设备、仪器仪表、通信系统和工业控制。薄型 SMD 封装 1.5kV 输入/输出隔离 2:1 宽输入 调节输出 高准确度引脚共面 内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部组件 远程开/关 短路保护 采用 UL94V-0 封装材料 达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 20 秒） 连接数据 --- 引脚 | 单输出 | 双输出 1 | 远程开/关 | 远程开/关 2 | -Vin GND | -Vin GND 3 | -Vin GND | -Vin GND 9 | NC | 共同 10 | NC | NC 11 | NC | \- V 输出 12 | NC | NC 13 | NC | NC 14 | +V 输出 | +V 输出 15 | NC | NC 16 | \- V 输出 | 共同 22 | +Vin Vcc | +Vin Vcc 23 | +Vin Vcc | +Vin Vcc 24 | NC | NC ### 注在 70°C 以上，每 °C 特性降低 3.5%。 平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。### 认可CSA### 标准EN 60950-1，UL 60950-1，IEC 60950-1 ### Traco - SMD 1W 至 6W

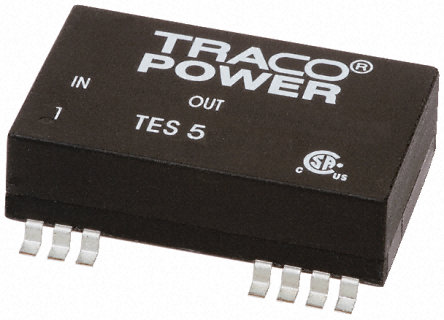

Traco 5W SMD 单/双输出调节隔离直流到直流转换器 - TES 5 系列
5W 单/双输出调节隔离直流到直流高性能转换器模块，采用薄型 SMD 封装。 这些隔离直流到直流高性能转换器模块高效，工作温度高达 71°C（满载时）且内置 EMI 滤波器以符合 EN 55022 A 类和 FCC A 级。 这些隔离直流到直流转换器的典型应用包括电池供电设备、仪器仪表、通信系统和工业控制。
薄型 SMD 封装
1.5kV 输入/输出隔离
2:1 宽输入
调节输出
高准确度引脚共面
内置滤波器符合 EN 55022 A 类和 FCC A 级，包括外部组件
远程开/关
短路保护
采用 UL94V-0 封装材料
达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求，最高温度 245°C（最高可持续 20 秒）
连接数据
---
引脚 | 单输出 | 双输出
1 | 远程开/关 | 远程开/关
2 | -Vin GND | -Vin GND
3 | -Vin GND | -Vin GND
9 | NC | 共同
10 | NC | NC
11 | NC | \- V 输出
12 | NC | NC
13 | NC | NC
14 | +V 输出 | +V 输出
15 | NC | NC
16 | \- V 输出 | 共同
22 | +Vin Vcc | +Vin Vcc
23 | +Vin Vcc | +Vin Vcc
24 | NC | NC
### 注
在 70°C 以上，每 °C 特性降低 3.5%。
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
### 标准
EN 60950-1，UL 60950-1，IEC 60950-1
### 认可
CSA
